mon projet realisation cnc Diy
bonjour a tous
j'ai decidé il y a déjà quelques temps de me lancer dans la realisation d'une fraiseuse CN
cette cn devra usiner de l'alu , des pièces de faibles encombrement , surtout des pièces pour moto en fait ( les plus grandes pièces font genre 280/100/30 ce sont les Tés ); donc ma machine ne sera pas grande mais devra etre precises néanmoins; pour la fabrication je possede un petit tour chinois sieg C2 mais surtout j'ai des moyens d'usinage quasi illimté a travers des amis qui possèdent fraiseuses conventionnelles/tour , donc en theorie pas limité de ce coté la .
pour ce faire j'ai commencé par apprendre la DAO a travers Freecad, pas evident mais ca vient tout doucement;
Pour la conception j'ai d'abord commencé a lire pas mal de sujet et voila la ou je me suis arreté il y a 1 mois :
![mon projet realisation cnc Diy Captur11](https://i.servimg.com/u/f62/11/88/75/00/captur11.jpg)
![mon projet realisation cnc Diy Captur10](https://i.servimg.com/u/f62/11/88/75/00/captur10.jpg)
Mais depuis .... il y a 1 mois mon beaufrere m'a ramené un post a souder mig/mag quasi neuf et entierment equipé ( gaz + fil etc etc ) qui était a son père , je ne savais pas soudé mais je m'y suis mis et j'adooorre
, ca augmente les possibilitées de creation d'une facon incroyable et il y a qqes jours je suis tombé sur ce post : https://www.usinages.com/threads/cnc-mecanosoudee-type-portique-mobile-pour-laluminium.63531/
et la .... bein on va revoir tout le projet !!!
j'ai l'intention de fortement m'inspiré de la conception de cette machine , en tous cas pour ce qui concerne la conception du portique , bien que le mien sera fixe , j'ai opté pour la table mobile ..
j'ai aussi opté pour l'utilisation de rails prismatique en 20 ( a la place des rails supporté comme dessiné dans la config ci dessus ) ; il me faut maintenant modeliser tout ce petit monde pour vous le presenter et avoir vos avis ; je desire par contre garder mon système de reglage des axes .
par contre la ou je suis archi sec ( et vu que j'y comprend pas grand chose ca ne m'interresse forcement pas bcp ) c'est pour toute la partie electronique , j'ai bien sur compri qu'il me fallait des moteurs des drivers une carte controleur une alimentation , par contre comment choisir tout ce petit monde ?? alors la tout le monde y va de son avis mais en realité le neophyte que je suis n'a jamais lu une explication sur le comment et pourquoi du choix .... en ememe temps est ce bien grave si on est bien conseillé ? je suis prêt a me laisser entièrement guider a ce niveau la ... je veux du couple pour mes moteurs on m'a conseillé des nema 34 , ok d'accord ca sera ca alors ... vous en pensez quoi . et ensuite j'achete quoi , un lien peut etre ?
pour resumé et en attendant de vous monter un plan de la chose :
machine à realiser en beton + acier
les courses : x = 490; y = 350; z =170
portique fixe sur socle en beton
rail prismatique en 20 mm
Vab de 16 mm au pas de 5 mm
broche = ? je ne sais pas encore ... broche avec variateur ou machine type kress ???
moteur nema 34 ? ( en ts les cas il me faut du couple ) , seront ils par contre en prise direct avec les moteurs ou relié par courroies ? vos avis ?
voila pour un debut , j'espere vos réflexions
merci d'avance
franck
j'ai decidé il y a déjà quelques temps de me lancer dans la realisation d'une fraiseuse CN
cette cn devra usiner de l'alu , des pièces de faibles encombrement , surtout des pièces pour moto en fait ( les plus grandes pièces font genre 280/100/30 ce sont les Tés ); donc ma machine ne sera pas grande mais devra etre precises néanmoins; pour la fabrication je possede un petit tour chinois sieg C2 mais surtout j'ai des moyens d'usinage quasi illimté a travers des amis qui possèdent fraiseuses conventionnelles/tour , donc en theorie pas limité de ce coté la .
pour ce faire j'ai commencé par apprendre la DAO a travers Freecad, pas evident mais ca vient tout doucement;
Pour la conception j'ai d'abord commencé a lire pas mal de sujet et voila la ou je me suis arreté il y a 1 mois :
![mon projet realisation cnc Diy Captur11](https://i.servimg.com/u/f62/11/88/75/00/captur11.jpg)
![mon projet realisation cnc Diy Captur10](https://i.servimg.com/u/f62/11/88/75/00/captur10.jpg)
Mais depuis .... il y a 1 mois mon beaufrere m'a ramené un post a souder mig/mag quasi neuf et entierment equipé ( gaz + fil etc etc ) qui était a son père , je ne savais pas soudé mais je m'y suis mis et j'adooorre
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
et la .... bein on va revoir tout le projet !!!
j'ai l'intention de fortement m'inspiré de la conception de cette machine , en tous cas pour ce qui concerne la conception du portique , bien que le mien sera fixe , j'ai opté pour la table mobile ..
j'ai aussi opté pour l'utilisation de rails prismatique en 20 ( a la place des rails supporté comme dessiné dans la config ci dessus ) ; il me faut maintenant modeliser tout ce petit monde pour vous le presenter et avoir vos avis ; je desire par contre garder mon système de reglage des axes .
par contre la ou je suis archi sec ( et vu que j'y comprend pas grand chose ca ne m'interresse forcement pas bcp ) c'est pour toute la partie electronique , j'ai bien sur compri qu'il me fallait des moteurs des drivers une carte controleur une alimentation , par contre comment choisir tout ce petit monde ?? alors la tout le monde y va de son avis mais en realité le neophyte que je suis n'a jamais lu une explication sur le comment et pourquoi du choix .... en ememe temps est ce bien grave si on est bien conseillé ? je suis prêt a me laisser entièrement guider a ce niveau la ... je veux du couple pour mes moteurs on m'a conseillé des nema 34 , ok d'accord ca sera ca alors ... vous en pensez quoi . et ensuite j'achete quoi , un lien peut etre ?
pour resumé et en attendant de vous monter un plan de la chose :
machine à realiser en beton + acier
les courses : x = 490; y = 350; z =170
portique fixe sur socle en beton
rail prismatique en 20 mm
Vab de 16 mm au pas de 5 mm
broche = ? je ne sais pas encore ... broche avec variateur ou machine type kress ???
![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png)
moteur nema 34 ? ( en ts les cas il me faut du couple ) , seront ils par contre en prise direct avec les moteurs ou relié par courroies ? vos avis ?
voila pour un debut , j'espere vos réflexions
merci d'avance
franck
franck67530- acharné du forum
- Messages : 449
Points : 501
Date d'inscription : 21/09/2017
Age : 59
Localisation : alsace
Re: mon projet realisation cnc Diy
Salut,
Un projet intéressant![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
pour usiner de l'alu confortablement, une Kress c'est largement trop faible ; je te conseille de regarder vers les broches 2.2Kw a variateur comme celle de Diomedea.
http://www.metabricoleur.com/t7383-choix-et-installation-d-une-broche-cnc-2-2kw-water-cooled
Pour la partie électronique (de commande), il y a certaines contraintes liées au PC que tu vas utiliser (PC de bureau ou PC portable) en ce qui concerne le choix du mode de pilotage (port //, USB ou Ethernet) et donc de la carte de commande, et aussi en fonction du logiciel de pilotage que tu compte utiliser (LinuxCNc, Mach3, EdingCNc, Gallad, ..etc) ; l'électronique devra être compatible avec le soft.
Pour les drivers (puissance), bien sûr ils devront être dimensionnés en fonction des moteurs (Nb d'A maxi) et du choix de la tension d'utilisation. Par exemple des Leadshine M542 peuvent être alimenté en 50V maxi (le 5 du début de la référence) et délivrent maxi 4.2A
Attention au copies ! (de Leadshine) pas toujours fiables, et aussi au matos ou il n'y a pas moyen de trouver de doc (carte de commande), ou dont les docs sont "approximatives" ; ça ne simplifie pas les branchements !
++
David
Un projet intéressant
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
broche = ? je ne sais pas encore ... broche avec variateur ou machine type kress ???
pour usiner de l'alu confortablement, une Kress c'est largement trop faible ; je te conseille de regarder vers les broches 2.2Kw a variateur comme celle de Diomedea.
http://www.metabricoleur.com/t7383-choix-et-installation-d-une-broche-cnc-2-2kw-water-cooled
Pour la partie électronique (de commande), il y a certaines contraintes liées au PC que tu vas utiliser (PC de bureau ou PC portable) en ce qui concerne le choix du mode de pilotage (port //, USB ou Ethernet) et donc de la carte de commande, et aussi en fonction du logiciel de pilotage que tu compte utiliser (LinuxCNc, Mach3, EdingCNc, Gallad, ..etc) ; l'électronique devra être compatible avec le soft.
Pour les drivers (puissance), bien sûr ils devront être dimensionnés en fonction des moteurs (Nb d'A maxi) et du choix de la tension d'utilisation. Par exemple des Leadshine M542 peuvent être alimenté en 50V maxi (le 5 du début de la référence) et délivrent maxi 4.2A
Attention au copies ! (de Leadshine) pas toujours fiables, et aussi au matos ou il n'y a pas moyen de trouver de doc (carte de commande), ou dont les docs sont "approximatives" ; ça ne simplifie pas les branchements !
++
David
_________________
Traduction Française de CamBam et de sa documentation.
Re: mon projet realisation cnc Diy
merci pour ces premiers conseils david
je vais lire le post sur la broche dont tu parles
pour le PC , ce sera un PC dedié rien qu'a la machine ( j'ai 2 ou 3 tours dans le grenier qui ne demandent qu'a reprendre du service ) , ce sera donc sous XP avec port // ( si j'ai bien lu c'est la config qui semble poser le moins de soucis ) , le pilotage se fera sous Mach3
pour les drivers , lorsque je regarde ( sur aliexpress ) les offres moteurs sont toujours accompagnés de leurs drivers ( si je comprend bien le driver doit avoir un amperage sup au moteur pour etre bon ?)
au niveau de la BOB , tu ferais quoi ?
j'aimerais passer ma commande ce mois ci histoire d'avancer et de mettre le premier coup de pied![tongue](https://2img.net/i/fa/i/smiles/icon_tongue.png)
je vais lire le post sur la broche dont tu parles
pour le PC , ce sera un PC dedié rien qu'a la machine ( j'ai 2 ou 3 tours dans le grenier qui ne demandent qu'a reprendre du service ) , ce sera donc sous XP avec port // ( si j'ai bien lu c'est la config qui semble poser le moins de soucis ) , le pilotage se fera sous Mach3
pour les drivers , lorsque je regarde ( sur aliexpress ) les offres moteurs sont toujours accompagnés de leurs drivers ( si je comprend bien le driver doit avoir un amperage sup au moteur pour etre bon ?)
au niveau de la BOB , tu ferais quoi ?
j'aimerais passer ma commande ce mois ci histoire d'avancer et de mettre le premier coup de pied
![tongue](https://2img.net/i/fa/i/smiles/icon_tongue.png)
franck67530- acharné du forum
- Messages : 449
Points : 501
Date d'inscription : 21/09/2017
Age : 59
Localisation : alsace
Re: mon projet realisation cnc Diy
Bonjour,
Si tu utilises des rails prismatiques le dessin présenté ici sera à revoir profondément. Les alignements ne sont pas régis seront les mêmes critères.
Un moteur pas-à-pas a une intensité nominale qu’il ne faut en aucun cas dépasser. Pour cette raison les drivers peuvent être réglés, ensuite ils assument leur rôle en ne n’envoyant jamais plus de courant que nécessaire.
Si tu utilises des rails prismatiques le dessin présenté ici sera à revoir profondément. Les alignements ne sont pas régis seront les mêmes critères.
Un moteur pas-à-pas a une intensité nominale qu’il ne faut en aucun cas dépasser. Pour cette raison les drivers peuvent être réglés, ensuite ils assument leur rôle en ne n’envoyant jamais plus de courant que nécessaire.
momoclic- complétement accro
- Messages : 797
Points : 805
Date d'inscription : 12/10/2016
Age : 76
Localisation : Ancenis-Nantes
Re: mon projet realisation cnc Diy
momoclic a écrit:Bonjour,
Si tu utilises des rails prismatiques le dessin présenté ici sera à revoir profondément. Les alignements ne sont pas régis seront les mêmes critères.
oui je suis en train de reprendre entièrement le dessin , les rails du X seront disposés en facade de la poutre ; pourrais tu s'il te plait developper de facon a ce que je fasse qq chose de correct ?
Un moteur pas-à-pas a une intensité nominale qu’il ne faut en aucun cas dépasser. Pour cette raison les drivers peuvent être réglés, ensuite ils assument leur rôle en ne n’envoyant jamais plus de courant que nécessaire.
ok c'est en gros ce que j'avais compris , je m'etais mal exprimé
en commencant a modeliser les rails , je suis surpris par la taille des paliers , il existe different palier ceux que j'ai modelisé c'est le shbh20ca , ceux sans graisseurs sont aussi bon et plus petit non ? c'est quoi leur ref ?
franck67530- acharné du forum
- Messages : 449
Points : 501
Date d'inscription : 21/09/2017
Age : 59
Localisation : alsace
Re: mon projet realisation cnc Diy
Pour les prismatiques c’est la bonne méthode : les poser sur un même plan.
Ensuite tout dépend des moyens d’usinage et de contrôle dont tu peux disposer.
C’est quoi cette référence de palier ?
Tu peux mettre un lien ?
Ensuite tout dépend des moyens d’usinage et de contrôle dont tu peux disposer.
C’est quoi cette référence de palier ?
Tu peux mettre un lien ?
momoclic- complétement accro
- Messages : 797
Points : 805
Date d'inscription : 12/10/2016
Age : 76
Localisation : Ancenis-Nantes
Re: mon projet realisation cnc Diy
voila pour les paliers : https://fr.aliexpress.com/item/12-HBH20CA-Square-Linear-guide-sets-4-x-SFU1605-300-600-800-800mm-Ballscrew-1-5KW/32826745831.html?trace=msiteDetail2pcDetail
je me sert de ce type de tableau ( en vas de page du lien ) pour ma modelisation
j'avais mis un "s" de trop dans mon texte precedent , la ref c'est HBHCA
je me sert de ce type de tableau ( en vas de page du lien ) pour ma modelisation
j'avais mis un "s" de trop dans mon texte precedent , la ref c'est HBHCA
franck67530- acharné du forum
- Messages : 449
Points : 501
Date d'inscription : 21/09/2017
Age : 59
Localisation : alsace
Re: mon projet realisation cnc Diy
Copie de HIWIN, bel ensemble à prix compétitif tu l'as déjà en main ?
Pour les patins de rails (je ne pense pas que tu parles des paliers de vis) deux modèles avec brides latérales (HGHCC) ou sans bride (HGHCA), effectivement ceux avec brides sont larges, mais difficile de faire mieux...
Leurs modes de fixation sont différents, personnellement j'utilise ceux avec brides parce que mon montage n'autorise pas l'accès par l'arrière des patins.
Pour les patins de rails (je ne pense pas que tu parles des paliers de vis) deux modèles avec brides latérales (HGHCC) ou sans bride (HGHCA), effectivement ceux avec brides sont larges, mais difficile de faire mieux...
Leurs modes de fixation sont différents, personnellement j'utilise ceux avec brides parce que mon montage n'autorise pas l'accès par l'arrière des patins.
momoclic- complétement accro
- Messages : 797
Points : 805
Date d'inscription : 12/10/2016
Age : 76
Localisation : Ancenis-Nantes
Re: mon projet realisation cnc Diy
je parlais bien des patins de rails
c'est pas la largeur , c'est de la longueur dont je me plains un peu = 77.5 ca fait pas mal qd meme surtout pour le Z ...ca oblige a avoir une grande poutre ca ... au depart je partais sur une poutre de 140 en hauteur vu que je n'ai pas besoin d'une grande course ...
en generale sur vos Z les patins sont espacés de combien ? c'est vraiment juste pour avoir une idee de la taille du Z
c'est pas la largeur , c'est de la longueur dont je me plains un peu = 77.5 ca fait pas mal qd meme surtout pour le Z ...ca oblige a avoir une grande poutre ca ... au depart je partais sur une poutre de 140 en hauteur vu que je n'ai pas besoin d'une grande course ...
en generale sur vos Z les patins sont espacés de combien ? c'est vraiment juste pour avoir une idee de la taille du Z
franck67530- acharné du forum
- Messages : 449
Points : 501
Date d'inscription : 21/09/2017
Age : 59
Localisation : alsace
Re: mon projet realisation cnc Diy
Il existe des règles d'implantation basées sur les points de Airy, Bessel et autres :
Sur un autre site avait été posté par JKL un résumé technique de ce qu'il faut faire pour l'écartement des patins par rapport aux positions des rails :
Pour commencer à dessiner une CNC 3 axes, il faut déjà établir quelques données chiffrées. Les premières qu'il faut se fixer, sont les courses sur les 3 axes X, Y, Z que l'on peut appeler : Cx, Cy, Cz.
Par convention on appelle l'axe X celui, horizontal, qui est sur le portique. L'axe Z est lui vertical et fixé sur le chariot de l'axe X. L'axe Y est donc matérialisé par le mouvement d'avant/arrière soit d'un portique soit d'une table. Plaçons nous dans la situation où il s'agit d'une table mobile et commençons par calculer ses dimensions B et C en se portant sur le schéma ci-joint. B doit avoir pour valeur minimale la course en Y. Afin de pouvoir brider correctement à son pourtour notre ouvrage, on va écrire :
B = Cy + 5 à 10 cm. De la même façon on a : C = Cx + 5 à 10 cm.
Pour positionner les patins des guidages linéaires, je me réferre au calcul qui m'a été donné par un fabricant de marbres en granit utilisés en optique. Pour qu'il ne fléchisse que du minimum sous son propre poids il nous est dit que les distances entre les points d'appui ( ici il s'agit du centre des patins ) doivent être égales aux dimensions du marbre x 0,554 ( on est libre de prendre une autre approche ; mon dessin est à l'échelle ). Dans ces conditions on a : E = B x 0,554 et D = C x 0,554
La dernière dimension importante à déterminer, c'est A qui vaut la moitié de la course : A = Cy / 2.
Sur le dessin l'écrou a été placé près d'un bord du plateau aussi la vis pourrait être bien plus courte que représenté. Toutefois, de mon point de vue, en lui donnant la longueur indiquée, le surcoût est largement compensé par le fait que l'on peut , avec des guidages linéaires cylindriques supportés et douilles à billes, faire des pièces d'extrémité (comme il est illustré sur la photo jointe) l'élément de fixation commun à la vis et aux extrémités des barres cylindriques. En usinant à la fois ces 2 pièces en les superposant, on peut assurer à coup sûr, un parfait parallélisme des 3 éléments. Il va de soi que sous chaque rail est placé un longeron et les deux vont participer à la structure du châssis qu'il suffit de compléter maintenant que l'on a une base correcte de départ.
![mon projet realisation cnc Diy T_dime10](https://i.servimg.com/u/f62/19/65/05/33/t_dime10.jpg)
et de Stanloc le Dim 9 Aoû 2015 - 17:10
Il faut revenir à la base de la réflexion. Le coefficient de 0,554 ne sort pas du chapeau de JKL. Il correspond à des "points" qui sont associés a des noms propres (Airy et Bessel) qui sont bien connus des gens qui ont étudié le calcul de la résistance des matériaux. En clair il s'agit des distances entre les appuis d'une plaque massive posée sur son support de sorte que le fléchissement de cette plaque soit minimisé sous sa propre charge et accessoirement si on la charge de façon parfaitement uniforme. Donc la première chose à choisir c'est comment va t'on réaliser le plateau de sa CN. Si ce plateau a une épaisseur importante tout en ayant une masse volumique faible, ses appuis sur son support peuvent être placés à d'autres distances. En optique on utilise des tables constituées d'un sandwich de deux tôles d'acier inox espacées par une âme en nid d'abeille. Alors que l'on utilisait traditionnellement des tables en granit.
Le deuxième point qui milite pour un espacement aussi grand que possible des patins, c'est la résistance en "lacet" du plateau de la CN. Lorsque la fraise travaille sur les bords, comment résiste le plateau aux efforts qui tentent de le faire pivoter sur lui-même. Le type des guidages et leurs dimensions sont évidemment la première réponse à ce problème mais l'espacement des patins est la deuxième réponse. Pour les fanas du calcul statique je signale qu'il faut beaucoup plus penser vibrations qu'effort statique !
Sur un autre site avait été posté par JKL un résumé technique de ce qu'il faut faire pour l'écartement des patins par rapport aux positions des rails :
Pour commencer à dessiner une CNC 3 axes, il faut déjà établir quelques données chiffrées. Les premières qu'il faut se fixer, sont les courses sur les 3 axes X, Y, Z que l'on peut appeler : Cx, Cy, Cz.
Par convention on appelle l'axe X celui, horizontal, qui est sur le portique. L'axe Z est lui vertical et fixé sur le chariot de l'axe X. L'axe Y est donc matérialisé par le mouvement d'avant/arrière soit d'un portique soit d'une table. Plaçons nous dans la situation où il s'agit d'une table mobile et commençons par calculer ses dimensions B et C en se portant sur le schéma ci-joint. B doit avoir pour valeur minimale la course en Y. Afin de pouvoir brider correctement à son pourtour notre ouvrage, on va écrire :
B = Cy + 5 à 10 cm. De la même façon on a : C = Cx + 5 à 10 cm.
Pour positionner les patins des guidages linéaires, je me réferre au calcul qui m'a été donné par un fabricant de marbres en granit utilisés en optique. Pour qu'il ne fléchisse que du minimum sous son propre poids il nous est dit que les distances entre les points d'appui ( ici il s'agit du centre des patins ) doivent être égales aux dimensions du marbre x 0,554 ( on est libre de prendre une autre approche ; mon dessin est à l'échelle ). Dans ces conditions on a : E = B x 0,554 et D = C x 0,554
La dernière dimension importante à déterminer, c'est A qui vaut la moitié de la course : A = Cy / 2.
Sur le dessin l'écrou a été placé près d'un bord du plateau aussi la vis pourrait être bien plus courte que représenté. Toutefois, de mon point de vue, en lui donnant la longueur indiquée, le surcoût est largement compensé par le fait que l'on peut , avec des guidages linéaires cylindriques supportés et douilles à billes, faire des pièces d'extrémité (comme il est illustré sur la photo jointe) l'élément de fixation commun à la vis et aux extrémités des barres cylindriques. En usinant à la fois ces 2 pièces en les superposant, on peut assurer à coup sûr, un parfait parallélisme des 3 éléments. Il va de soi que sous chaque rail est placé un longeron et les deux vont participer à la structure du châssis qu'il suffit de compléter maintenant que l'on a une base correcte de départ.
![mon projet realisation cnc Diy T_dime10](https://i.servimg.com/u/f62/19/65/05/33/t_dime10.jpg)
et de Stanloc le Dim 9 Aoû 2015 - 17:10
Il faut revenir à la base de la réflexion. Le coefficient de 0,554 ne sort pas du chapeau de JKL. Il correspond à des "points" qui sont associés a des noms propres (Airy et Bessel) qui sont bien connus des gens qui ont étudié le calcul de la résistance des matériaux. En clair il s'agit des distances entre les appuis d'une plaque massive posée sur son support de sorte que le fléchissement de cette plaque soit minimisé sous sa propre charge et accessoirement si on la charge de façon parfaitement uniforme. Donc la première chose à choisir c'est comment va t'on réaliser le plateau de sa CN. Si ce plateau a une épaisseur importante tout en ayant une masse volumique faible, ses appuis sur son support peuvent être placés à d'autres distances. En optique on utilise des tables constituées d'un sandwich de deux tôles d'acier inox espacées par une âme en nid d'abeille. Alors que l'on utilisait traditionnellement des tables en granit.
Le deuxième point qui milite pour un espacement aussi grand que possible des patins, c'est la résistance en "lacet" du plateau de la CN. Lorsque la fraise travaille sur les bords, comment résiste le plateau aux efforts qui tentent de le faire pivoter sur lui-même. Le type des guidages et leurs dimensions sont évidemment la première réponse à ce problème mais l'espacement des patins est la deuxième réponse. Pour les fanas du calcul statique je signale qu'il faut beaucoup plus penser vibrations qu'effort statique !
momoclic- complétement accro
- Messages : 797
Points : 805
Date d'inscription : 12/10/2016
Age : 76
Localisation : Ancenis-Nantes
Re: mon projet realisation cnc Diy
Salut,
Les BoB compatibles Mach3, ce n'est pas ce qui manque, par contre si le pilotage par port // est le plus simple et le moins cher, ce n'est pas le plus fiable ; c'est très dépendant de ton PC (la carte mère) et aussi des perfs de ta machine.
Sur la mienne, en port // j'avais parfois des "ratées" (pertes de pas), et je ne pouvais pas utiliser la machine à la plus haute vitesse qu'elle est censée pouvoir tenir.
Si tu veux du fiable, je te conseillerais de zapper le port // et de passer de suite à un pilotage en Ethernet sous Mach3 avec une carte dans ce genre:
http://www.ebay.fr/itm/NVEM-200Khz-CNC-Ethernet-Motor-Controller-Card-Breakout-Interface-Mach3-Board-/172207600760
Je crois que c'est ce qu'à pris Momo ..
Pour les drivers, ça va dépendre de ton choix moteur/alim. qui lui vas dépendre à la fois des efforts à fournir (poids des masses mobiles, vitesse maxi à atteindre en rapide, accélération souhaité, pas des vis, performance des guidages ..)
Les moteurs en NEMA 23/24 on généralement des V de rotation maxi plus élevées que les NEMA 34, mais ont moins de couple. (plus le moteur tourne vite et plus il perd de couple)
Pour te donner un exemple concret, sur ma BZT PFE500 (machine du commerce), le portique seul fait dans les 70Kg (+ la broche et autres "accessoires") et il est entrainé par un moteur NEMA 24 de 3Nm (4.2A) et une vis au pas de 10, ce qui fait, pour une V de rotation maxi du moteur de 800 Tr/min environ, une V de déplacement de 8000 mm/min (avec une accélération de 500mm/s²)
++
David
au niveau de la BOB , tu ferais quoi ?
Les BoB compatibles Mach3, ce n'est pas ce qui manque, par contre si le pilotage par port // est le plus simple et le moins cher, ce n'est pas le plus fiable ; c'est très dépendant de ton PC (la carte mère) et aussi des perfs de ta machine.
Sur la mienne, en port // j'avais parfois des "ratées" (pertes de pas), et je ne pouvais pas utiliser la machine à la plus haute vitesse qu'elle est censée pouvoir tenir.
Si tu veux du fiable, je te conseillerais de zapper le port // et de passer de suite à un pilotage en Ethernet sous Mach3 avec une carte dans ce genre:
http://www.ebay.fr/itm/NVEM-200Khz-CNC-Ethernet-Motor-Controller-Card-Breakout-Interface-Mach3-Board-/172207600760
Je crois que c'est ce qu'à pris Momo ..
Pour les drivers, ça va dépendre de ton choix moteur/alim. qui lui vas dépendre à la fois des efforts à fournir (poids des masses mobiles, vitesse maxi à atteindre en rapide, accélération souhaité, pas des vis, performance des guidages ..)
Les moteurs en NEMA 23/24 on généralement des V de rotation maxi plus élevées que les NEMA 34, mais ont moins de couple. (plus le moteur tourne vite et plus il perd de couple)
Pour te donner un exemple concret, sur ma BZT PFE500 (machine du commerce), le portique seul fait dans les 70Kg (+ la broche et autres "accessoires") et il est entrainé par un moteur NEMA 24 de 3Nm (4.2A) et une vis au pas de 10, ce qui fait, pour une V de rotation maxi du moteur de 800 Tr/min environ, une V de déplacement de 8000 mm/min (avec une accélération de 500mm/s²)
++
David
_________________
Traduction Française de CamBam et de sa documentation.
Re: mon projet realisation cnc Diy
Bonjour,
Oui David, c’est bien le modèle de contrôleur CN que j’ai retenu. Ne possèdant pas l’argumentaire en ce domaine j’ai préféré laisser à d’autres le soin de l’exprimer.![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Le seul point pour lequel j’ai une conviction c’est l’usage du port Ethernet, ô combien préférable à l’USB.
Oui David, c’est bien le modèle de contrôleur CN que j’ai retenu. Ne possèdant pas l’argumentaire en ce domaine j’ai préféré laisser à d’autres le soin de l’exprimer.
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Le seul point pour lequel j’ai une conviction c’est l’usage du port Ethernet, ô combien préférable à l’USB.
momoclic- complétement accro
- Messages : 797
Points : 805
Date d'inscription : 12/10/2016
Age : 76
Localisation : Ancenis-Nantes
Re: mon projet realisation cnc Diy
Salut,
Oui, et il ne faut pas oublier que la carte ne fait pas tout, il y a un plugin pour la faire fonctionner, et si ce plugin est mal fichu, ça marche mal ; exemple sur certaines cartes USB Chinoises qui ne gèrent pas correctement les variables internes de Mach3 ... le problème c'est qu'on ne peut pas le savoir avant de l'avoir essayée !
J'ai vu que même le smoothstepper original (Warp9) n'est pas aussi fiable en USB d'après certains retours sur les forum CNc Américains, par contre la version Ethernet à l'air de ne pas poser de problèmes.
++
David
Le seul point pour lequel j’ai une conviction c’est l’usage du port Ethernet, ô combien préférable à l’USB.
Oui, et il ne faut pas oublier que la carte ne fait pas tout, il y a un plugin pour la faire fonctionner, et si ce plugin est mal fichu, ça marche mal ; exemple sur certaines cartes USB Chinoises qui ne gèrent pas correctement les variables internes de Mach3 ... le problème c'est qu'on ne peut pas le savoir avant de l'avoir essayée !
J'ai vu que même le smoothstepper original (Warp9) n'est pas aussi fiable en USB d'après certains retours sur les forum CNc Américains, par contre la version Ethernet à l'air de ne pas poser de problèmes.
++
David
_________________
Traduction Française de CamBam et de sa documentation.
Re: mon projet realisation cnc Diy
et bien encore de nouvelles infos a ingurgiter , merci , je n'avais encore pas lu qu'il valait mieux une connection ethernet par rapport a une // ...
momoclic ok pour le post sur le positionnement des paliers de la table ( en fait j'avais déjà lu et enregistrer sur le disque dur ce post , mais merci qd meme )
mon histoire de palier est la suivante , en ts cas ce qui me chiffonne :
les paliers pour rails prismatique font 77.5 de long cela oblige a faire le plateau du Z extrêmement long meme si on ne desire qu'une petite course
dans mon cas ca donne ceci pour une course de 190 mm un plateau de 395 mm ...
i![mon projet realisation cnc Diy Platea10](https://i.servimg.com/u/f62/11/88/75/00/platea10.jpg)
il n'existe pas d'autres palier ( sans graisseur par exemple ) qui serait moins long ??? et si oui c'est quoi leurs ref et auriez vous un lien qui me permettrait de lire les cotes ?
merci
momoclic ok pour le post sur le positionnement des paliers de la table ( en fait j'avais déjà lu et enregistrer sur le disque dur ce post , mais merci qd meme )
mon histoire de palier est la suivante , en ts cas ce qui me chiffonne :
les paliers pour rails prismatique font 77.5 de long cela oblige a faire le plateau du Z extrêmement long meme si on ne desire qu'une petite course
dans mon cas ca donne ceci pour une course de 190 mm un plateau de 395 mm ...
i
![mon projet realisation cnc Diy Platea10](https://i.servimg.com/u/f62/11/88/75/00/platea10.jpg)
il n'existe pas d'autres palier ( sans graisseur par exemple ) qui serait moins long ??? et si oui c'est quoi leurs ref et auriez vous un lien qui me permettrait de lire les cotes ?
merci
franck67530- acharné du forum
- Messages : 449
Points : 501
Date d'inscription : 21/09/2017
Age : 59
Localisation : alsace
Re: mon projet realisation cnc Diy
Bonsoir,
Rien ne t'empêche de mettre les deux paliers côte à côte pour économiser les 60 mm ou ne mettre que deux paliers au lieu de quatre. C'est un peu moins rigide mais beaucoup plus compact. De toute façon c'est surtout les chariots du bas qui reprennent les efforts.
franck67530 a écrit:les paliers pour rails prismatique font 77.5 de long cela oblige a faire le plateau du Z extrêmement long meme si on ne desire qu'une petite course
dans mon cas ca donne ceci pour une course de 190 mm un plateau de 395 mm ...
Rien ne t'empêche de mettre les deux paliers côte à côte pour économiser les 60 mm ou ne mettre que deux paliers au lieu de quatre. C'est un peu moins rigide mais beaucoup plus compact. De toute façon c'est surtout les chariots du bas qui reprennent les efforts.
Wyldix- complétement accro
- Messages : 721
Points : 1615
Date d'inscription : 27/02/2012
Age : 29
Localisation : Fribourg/CH
Re: mon projet realisation cnc Diy
bon je continue et j'avance , enfin j'avance , a chaque fois que j'integre un nouvel element je recule et refais mes dessins ..... mais c'est bien ca me fait bien cogiter sur les différentes solutions et ca fait evoluer ma machine dans le bon sens ( enfin j'espere lol )
ma nouvelle question concerne l'accouplement VAB et poulies :
sur le Z et le X je vais utiliser des poulies et j'aurais besoin de savoir comment on realise l'accouplement des 2 betes ensemble ? je n'ai vu nulle part ce detail ? avez vous des infos , des photos ou des détails sur cet accouplement ?
merci pour votre aide ( j'espere bientôt pouvoir vous proposer un croquis de tout cela )
franck
ma nouvelle question concerne l'accouplement VAB et poulies :
sur le Z et le X je vais utiliser des poulies et j'aurais besoin de savoir comment on realise l'accouplement des 2 betes ensemble ? je n'ai vu nulle part ce detail ? avez vous des infos , des photos ou des détails sur cet accouplement ?
merci pour votre aide ( j'espere bientôt pouvoir vous proposer un croquis de tout cela )
franck
franck67530- acharné du forum
- Messages : 449
Points : 501
Date d'inscription : 21/09/2017
Age : 59
Localisation : alsace
Re: mon projet realisation cnc Diy
Salut
Soit je n’ai pas compris la question ou tout simplement comme sa.

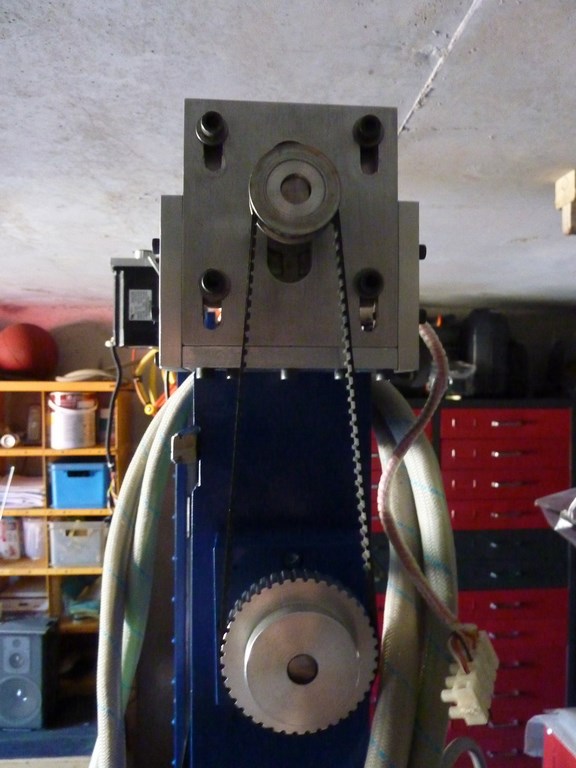

![mon projet realisation cnc Diy P1100510](https://i.servimg.com/u/f62/16/15/47/81/p1100510.jpg)
A++
BOB
Soit je n’ai pas compris la question ou tout simplement comme sa.
![mon projet realisation cnc Diy P1100510](https://i.servimg.com/u/f62/16/15/47/81/p1100510.jpg)
A++
BOB
bob47- complétement accro
- Messages : 2565
Points : 3345
Date d'inscription : 28/10/2011
Age : 67
Localisation : THONON
Re: mon projet realisation cnc Diy
merci bob
justement ta poulie , comment est elle fixée sur la VAB ? elle est percée avec une vis qui la traverse et tu as alors percé la VAB car il n'y a pas de clavette par exemple pour entrainer la VAB , pas de vis non plus en " frontale " , bref comment tient ta poulie sur la VAB ?
justement ta poulie , comment est elle fixée sur la VAB ? elle est percée avec une vis qui la traverse et tu as alors percé la VAB car il n'y a pas de clavette par exemple pour entrainer la VAB , pas de vis non plus en " frontale " , bref comment tient ta poulie sur la VAB ?
franck67530- acharné du forum
- Messages : 449
Points : 501
Date d'inscription : 21/09/2017
Age : 59
Localisation : alsace
Re: mon projet realisation cnc Diy
Bonjour,
Dans le lien de ma signature tu verras des montages similaires à Bob et des liens sur les composants utilisés.
Dans le lien de ma signature tu verras des montages similaires à Bob et des liens sur les composants utilisés.
momoclic- complétement accro
- Messages : 797
Points : 805
Date d'inscription : 12/10/2016
Age : 76
Localisation : Ancenis-Nantes
Re: mon projet realisation cnc Diy
franck67530 a écrit:merci bob
justement ta poulie , comment est elle fixée sur la VAB ? elle est percée avec une vis qui la traverse et tu as alors percé la VAB car il n'y a pas de clavette par exemple pour entrainer la VAB , pas de vis non plus en " frontale " , bref comment tient ta poulie sur la VAB ?
Salut
Va dans Machines CNC
GENESIS DE BOB 47
A++
BOB
bob47- complétement accro
- Messages : 2565
Points : 3345
Date d'inscription : 28/10/2011
Age : 67
Localisation : THONON
Re: mon projet realisation cnc Diy
ok vu merci a vous 2 , donc mise en position par 2 vis a tetons ..... ca perce bien une vis a bille ?
franck67530- acharné du forum
- Messages : 449
Points : 501
Date d'inscription : 21/09/2017
Age : 59
Localisation : alsace
frette de serrage
bonjour
sinon tu as aussi les frettes de serrage pour lier la vis à billes et la poulie
https://www.roulements-courroies.com/3161964-frette-de-serrage-kld11
bon courage
richard
sinon tu as aussi les frettes de serrage pour lier la vis à billes et la poulie
https://www.roulements-courroies.com/3161964-frette-de-serrage-kld11
bon courage
richard
silky- complétement accro
- Messages : 632
Points : 764
Date d'inscription : 08/10/2013
Age : 69
Localisation : arras
Re: mon projet realisation cnc Diy
franck67530 a écrit:ok vu merci a vous 2 , donc mise en position par 2 vis a tetons ..... ca perce bien une vis a bille ?
Salut
Oui des vis pointeau sur un plat
La vis a bille n’est pas percer il y a juste un plat
Autrement sur l’usinage des vis regarde j’ai un poste la dessus
Silky la taille des axes tourne dans les 12mm
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
A++
BOB
bob47- complétement accro
- Messages : 2565
Points : 3345
Date d'inscription : 28/10/2011
Age : 67
Localisation : THONON
Re: mon projet realisation cnc Diy
j'avance j'avance ...
mon Z : 184 mm de course , rail prismatique de 20 , VAB 1605
![mon projet realisation cnc Diy Captur12](https://i.servimg.com/u/f62/11/88/75/00/captur12.jpg)
j'ai mis une poulie de 20 dents , pas la place pour mettre le moteur directement au bout de la VAB ; et en modelisant la poulie je me rend compte que la poulie fait 21 mm de large hors sur la VAB usinée ( norme je suppose ) la portée ne fait que 15 mm , est ce un probleme ?
![mon projet realisation cnc Diy Captur14](https://i.servimg.com/u/f62/11/88/75/00/captur14.jpg)
mon Z : 184 mm de course , rail prismatique de 20 , VAB 1605
![mon projet realisation cnc Diy Captur12](https://i.servimg.com/u/f62/11/88/75/00/captur12.jpg)
j'ai mis une poulie de 20 dents , pas la place pour mettre le moteur directement au bout de la VAB ; et en modelisant la poulie je me rend compte que la poulie fait 21 mm de large hors sur la VAB usinée ( norme je suppose ) la portée ne fait que 15 mm , est ce un probleme ?
![mon projet realisation cnc Diy Captur14](https://i.servimg.com/u/f62/11/88/75/00/captur14.jpg)
franck67530- acharné du forum
- Messages : 449
Points : 501
Date d'inscription : 21/09/2017
Age : 59
Localisation : alsace
Re: mon projet realisation cnc Diy
Salut
Il faudrait savoir quelle courroies tu va utiliser et quel modules
Une courroie de 25mm s’est un monstre.
15 s'est dejas pas mal.
A++
BOB
Il faudrait savoir quelle courroies tu va utiliser et quel modules
Une courroie de 25mm s’est un monstre.
![What a Face](https://2img.net/i/fa/i/smiles/fresse.png)
A++
BOB
bob47- complétement accro
- Messages : 2565
Points : 3345
Date d'inscription : 28/10/2011
Age : 67
Localisation : THONON
Page 1 sur 8 • 1, 2, 3, 4, 5, 6, 7, 8
![-](https://2img.net/s/t/12/07/17/i_tabs_less.gif)
» [PROJET] Réalisation d'une couveuse
» projet / réalisation d'un four à métau
» Projet de réalisation Portique
» [projet] réalisation d'un portail métal/PVC
» [Question] Que choisir du projet à la réalisation?
» projet / réalisation d'un four à métau
» Projet de réalisation Portique
» [projet] réalisation d'un portail métal/PVC
» [Question] Que choisir du projet à la réalisation?
Page 1 sur 8
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
