Premiers pas SW

Bonjour

Je voudrais savoir comment faire pour placer des cotation sur la 3D d'une mise en plan?

je peux bien sur le faire mes les mesure ne sont pas celle réelle... c'est surement celles mesurées  sur le dessin

et en plus je ne parviens pas à le orienter comme il faut



merci du coup de main

PS en relisant les dernier message je me dis qu'il faut que je retravaille cette histoire de composant virtuel c'est pas clair pour moi

Les côtes sont forcément les réelles mais il à du prendre la cote du plat hors rayon.
Une fois La cote prise tu peux la bouger en cliquant sur le nombre. Mais pas sur que l'on puisse changer l'orientation.

Non la cot est prise au bon endroit!

et je ne trouve pas ça très logique de devoir changer la cot manuellement, je serais étoné qu'il n'y ai pas un solution pour faire ce genre de plan

toutenbois a écrit:Bonjour

Je voudrais savoir comment faire pour placer des cotation sur la 3D d'une mise en plan?

je peux bien sur le faire mes les mesure ne sont pas celle réelle... c'est surement celles mesurées  sur le dessin

et en plus je ne parviens pas à le orienter comme il faut

Bonjour,

Voici comment je procède:
A la création de la mise en plan, après avoir installé les vues désirées cliquez en haut sur insertion puis objet du modèle. Choisir à gauche ce que l'on veut afficher, puis cliquez sur une des vues.
Les côtes de la construction des esquisses doivent apparaître de la même manière. L'avantage est que si on organise bien sa cotation à la construction, on la retrouve nickel à la mise en plan.
Attention à une chose par contre si on modifie une côte sur la mise en plan, elle sera aussi modifier dans le 3D.

En espérant que cela t'aide.

Bonjour Samuel,

Dans les options de ta vue isométrique dans la mise en plan tu dois sélectionner dans type de cote : "Vraies" et non projetées.
Tu pourras coter tout tes longueurs comme tu le souhaites.
Si je ne dis pas de bétise ce n'est possible que dans une vue isométrique.
Par ailleur je n'ai pas réussi à coter des perçages comme ça. Faudra que je cherche.

Nicolas

Super ça marche...

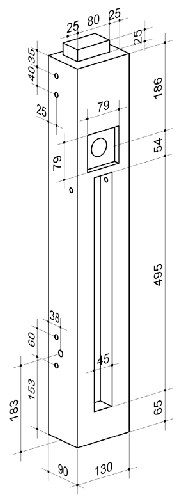

encore un truc je souhaiterais choisir le plan de disposition des cotes par exmple j'aurais voulu mettre le 45 derrière dans le plan // à la joue du tenon pour mettre le 30 à droite

c'est possible?

Pour faire ma cotation je préfère prendre les 2  arrêtes faisant l'extrémités de la cote plutot que l'arrête faisant la longueur. ( Pas simple d'expliquer ça)

Pour la cote 45, tu sélectionnes les 2 arrêtes pendant ta cotation. Tu coteras ainsi dans le plan souhaité si j'ai bien compris.


Même chose pour le 30, tu cotes en sélectionnant les 2 arrêtes voulues.

vite fait bien fait

merci

Bonjour

Je suis actuellement en train de dessiner un futur projet et j'ai besoin de creuser des traverses courbes. Cette courbe n'est pas la même d'un coté et de l'autre, il me semble que l'outil enlévement de matière lissage est la bonne approche mais je n'y arrive pas



Pour bien comprendre, mes 2 esquisses bleu suive ma traverse et je souhaiterai la creuser selon une forme courbe définie par la courbe mauve mais j'ai un message d'erreur ( cf image)

si quelqu'un sait comment me dépanner un grand merci à lui

Bonjour,
Ce que tu peux essayer:
Il doit y a voir une petite poignée (Petit carré vert) sur ta deuxième courbe, il faut que tu clique dessus et que tu fasses glisser sur l'autre extrémité de cette même courbe afin que les deux traits qui se croise en jaune soit parallèle. Cela devrait résoudre ton problème. Tu peux aussi faire une troisième courbe intermédiaire, mais il faut que tes poignées soient du même côté (idéalement du côté de ta courbe guide).

Cordialement.

Vincent

J'ai trouvé mon pb c'est que mes différente esquisses n'étaient pas jointe

Voici le résultat avec un peu plus de texture

Bonjour à tous,
je profite des vacances de l'été austral pour me remettre au travail et finir l'établi, j'ai donc relancé Solid Works et je constate beaucoup de bug depuis que je suis passé sous Windows 10.
J'ai très souvent des messages d'erreur me disant que Solid Works ne parvient pas à charger des fichiers DLL, je ne peux plus créer de compositions à emporter…
Une rapide recherche sur Internet me dit qu'il y a un problème de compatibilité avec Windows 10.

Avez-vous rencontré ces mêmes difficultés et si oui comment les avez-vous résolus ?
Merci pour votre aide

Bonsoir Samuel,
Ne pas passer sous W10 mais rester sur W7.
Ou changer de version SW.

@+
Eric

Je craignais cette réponse...

Hello

Meme problème que toi mais en pire
Quand je lance SWsur mon portable sous win 10
Le pc coupe donc la solution du nouveau SW
et la meilleur. Je ne me prend pas la tête
Car j'ai le pc de bureau qui tourne sous Windows 7

Bonjour

Je voudrais savoir s'il est possible de prendre une mesure et de l'utiliser dans une fonction et si oui comment fait on svp

Merci David,

le copier coller de l'outil mesure vers une fonction c'est ce que je fais pour le moment.
Mais j'aurais souhaité aller un peu plus loin et coller la valeur d'une cotation, prise sur une esquisse par exemple, dans une fonction. Pour que la fonction se met à jour si jamais je modifie l'esquisse…

OK j'ai trouvé, sauf que dans ma version de Solid Work les équations sont bien planquées

Mon dessin est presque fini



Merci encore

Bonjour,
est-ce que quelqu'un pourrait me donner une méthode pour mesurer la hauteur du sommet de la lame par rapport à la table de scie



Ou plus généralement comment mesurer la distance entre un point d'une courbe et un plan?

merci

Bonsoir,
Pas mieux...

++
JPaul

bonsoir
comme on est dans un assemblage, à mon avis il faudrait créer un point avec l'outil "géométrie de référence" dans lequel on a accès à soit un plan, un axe, un point, un système de coordonnées ou une référence de contrainte


pour être sûr que le point soit au point le plus haut de la lame, il faudra peut-être d'abord créer un plan qui passe par le point le plus haut de la lame
et à partir de ce point on pourra utiliser l'outil "mesurer"
je n'ai pas le fichier donc je n'ai pu le vérifier!
bon courage

richard
