Porte d'entrée vitrée avec grand cadre

bonjour,

le 3 plis ou plutôt carrelet est souvent un collage haute fréquence, perso je le trouve tout fait chez mon fournisseur le prochain coup que j'y passe je fait un sujet,
si tu réalise un collage toi même double l'épaisseur de ta porte ça suffit mais surtout place les coeurs vers l’extérieur ce qui a pour effet d'annuler la traction enfin de limiter.

si tu fais un 3 plis fais pareil si tu n'as qu'une pièce entièrement massive met le cœur vers l’extérieur ce qui auras pour effet de toujours plaquer ton montant en haut et en bas même si elle bouge le pêne dormant aura tendance a plaquer l'ouvrant au dormant .

Bonjour Roland et Brice,

Merci pour vos réponses.

Brice, ton explication me parait claire. Collage haute fréquence... rien que cela! J' avais utilisé du carrelet pour un autre projet et il m'en reste quelques chutes. Mais pas assez. C'est aussi bien que cher. en fait , je suis attaché à l'idée d'utiliser le bois que j'ai récolté à l'issue des tempêtes de 2014, même s'il n'est pas d'excellente qualité. J'ai découvert que toutes les menuiseries de la maison, fenêtres, portes , planchers y compris certains lits qui restent du XIX ont été fait entre 1860 et 1900 avec du bois de chez nous. Alors, je continue...

Pour la position du coeur vers l'extérieur, je retiens. Je vais tâcher de mettre cela en pratique. Je pense que cela s'applique à l'ouvrant? ou également au dormant?

Ty Coat

a l'ouvrant le dormant étant fixe et fixé se n'est pas nécessaire.

attention toutefois quand je dis extérieur, c'est opposé au battement puisque le bois tir a cœur, ne sachant pas si tu ouvre vers l’extérieur ou l’intérieur, en fait pense a la facon dons le bois vas bouger. et si tu es sur cartier aucun soucis en théorie.

bonjour

Bonsoir à tous,

Pour répondre à Bill59, cela se présente comme cela:



Je ne pense pas refendre mes dormants. En effet, après rabotage, il me manque 1 mm maxi à une extrémité sur une demie largeur et sur une longueur de 150 mm. Je continue comme cela. Comme la finition est peinte, je ferais peut-être une greffe avant la finition.

Comme promis, quelques photo de mon petit proto:



Joint sur dormant:


Joint sur ouvrant:



Une fois fermé:


assemblage Montant et traverse dormant:


et des petites réparation sur les noeuds:






Bouvetage de la traverse basse.
Dans mon dernier débit, une grosse fente m'a obligé à coupé la traverse basse en deux. Ce qui n'est peut-être pas plus mal.
J'ai un outil de 50 mm de hauteur pour une hauteur de bouvettage de 54. J'ai apprécié d'avoir un vernier sur la toupie. J'ai usiné en deux fois, en décalant exactement d'un nombre entier de pas, je suis retombé juste:



Faute d'avoir eu le temps de terminer ma presse sous vide, l'armée de serre-joints pour le collage des dormants:





Mon corroyage est terminé à part les dormants dont le dernier est en cours de séchage.


Ty Coat

C'est top, bravo !
Roland.

bonjour

Ty Coat a écrit: J'ai apprécié d'avoir un vernier sur la toupie. J'ai usiné en deux fois, en décalant exactement d'un nombre entier de pas, je suis retombé juste:

BILL51 a écrit:bonjour

Ty Coat a écrit: J'ai apprécié d'avoir un vernier sur la toupie. J'ai usiné en deux fois, en décalant exactement d'un nombre entier de pas, je suis retombé juste:

Ave
Même solution , obligatoire sur la plupart des machines amateur moyen jusqu'à récemment.

Bonjour à tous,

Désolé, je me suis mal expliqué. Vous avez raison.

J'utilise également une bague de 2 mm pour usiner l'autre face. Cela correspond au demi pas ( entre la pointe d'une dent et le creux suivant). Le vernier, lui m'a permis de monter de 8mm (2X4mm) pour passer d'une hauteur d'usinage de 50 mm à 58 mm.

Je pourrais effectivement me passer de la bague pour usiner la face opposée et utiliser le vernier pour monter d'un demi pas. J'utilise tout de même la bague. Cela m'évite des erreurs idiotes. 1° pièce sans bague, 2° pièce ( contre-pièce?) avec bague.

Ty Coat

Bonjour,

Je ne me prononcerai pas sur la façon de faire je travail depuis toujours par retournement

ebe3 a écrit:Bonjour,

Je ne me prononcerai pas sur la façon de faire je travail depuis toujours par retournement

Bonjour Brice,

Je suis sûr que ta méthode est le fruit de ton expérience donc bien meilleure que la mienne. Ai-je bien compris: Quand tu as un bouveatge dépassant la hauteur de ton outil, après la première passe, tu repasse la pièce en la retournant? Est ce bien cela? Si c'est cela, comment t'assurer que tu retombe dans le pas? Ou alors je n'ai pas compris ta solution.

Au fait, c'est hors sujet, mais depuis que tu nous appris à dégauchir sur une de tes vidéos, je n'utilise plus mon entraineur et c'est presque un plaisir de dégauchir... Alors encore merci et continue tes vidéos qui apprennent les vrais fondamentaux que nous, petits amateurs, ignorons.



Ty Coat

bonjour ebe3
je suis comme Ty Coat, j'aimerais connaitre ta méthode.
on apprend touts les jours.

Bonjour à tous,

Enfin, je prends un peu de temps pour vous décrire la suite des mes aventures. Le confinement n'est en rien responsable de mon retard. Je fais partie des plus chanceux pour qui la vie confinée n'a pas changé grand-chose. Si tout de même, ma chère et tendre ne pouvant plus sortir pour sa gym ou pour le marché, je suis réquisitionné une fois par jour pour faire l tour du quartier. heureusement, à la campagne le quartier est grand. Les petits sentiers qui nous entourent sont une vraie fête en ce beau printemps. Accompagné de ma petite appli plantnet, je découvre un peu mieux la flore locale et étire aussi quelques muscles oubliés. Que du bonheur!

Cela dit, revenons à notre sujet.
Je m'étais arrêté à la fabrication du gabarit pour les fiches. C'est chose faite. C'était important de valider cela avant de finaliser le dessin définitif.
J'ai bien avancé depuis.

Je passe sur l'étape du corroyage des différentes pièces. Le montage à faux frais du dormant a précédé celui de la porte.

Pour faire le montage à blanc, j'ai modifié quelques dominos en hêtre de 12 en dégraissant les deux extrémités. Un domino de 140 monté à sec est très galère à démonter. En dégraissant les extrémités, il n'y a que  20 mm de part et d'autre de l'assemblage qui portent. Cela est suffisant pour bien positionner les pièces. Au démontage, cela se fait beaucoup plus facilement.





C'est ainsi que je peux positionner mes traverses pour faire le ravancement nécessaire:









Etant donné la précision demandée pour les jeux, (4mm au niveau de la serrure entre dormant et ouvrant),



je préfère assurer le coup en construisant le dormant avant l'ouvrant. Cela m'évitera d'avoir à faire une porte trop large ou trop étroite. Le dormant étant fait, cela détermine exactement la largeur de mes traverses de porte.

J'usine ensuite les différentes moulures. Pour les montants, l'usage de l'entraineur est bien pratique.

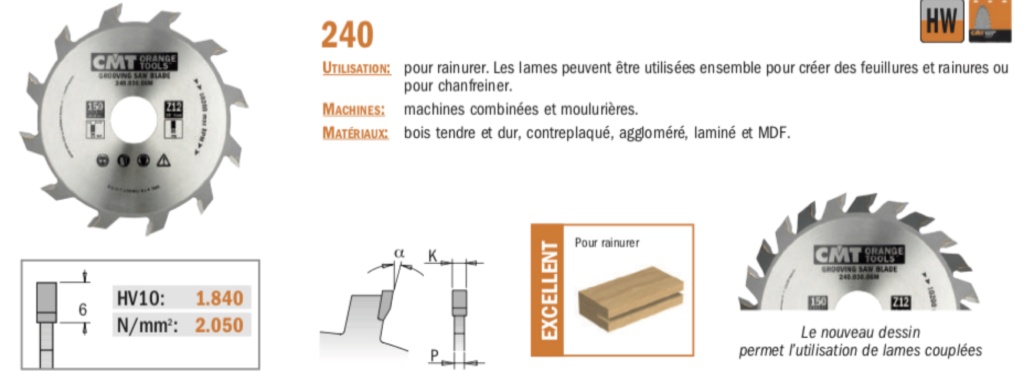

J'ai plusieurs rainures de 4 mm à usiner pour les joints du dormant et de l'ouvrant. Pour la circonstance, j'ai investi dans une lame à rainurer de 4mm d'épaisseur et 150 mm de diamètre en alésage 30. En effet, mes fraises de défonceuse ne me permettaient pas d'attendre le fond de certaines rainures. C'est vraiment un bon investissement.


Bien sûr, cela irait plus vite sans mon étourderie habituelle. Erreur de pointage de la lame à rainer entre hauteur sous l'outil et au dessus. Usinage d'une petite baguette de 4 mm en chêne pour plus de solidité  puis collage à la colle PU pour réparer la bourde. Un petit coup de rabot plus tard et ni vu ni connu. Cela sera caché par le joint qui vient se positionner dans la rainure.



J'allais presqu'oublier d'usiner l'extrémité supérieure des montants qui reçoit le même joint périphérique. Le chariot de la SAR me sert de chariot à tenonner. C'est parfait.


en prenant la précaution de positionner un martyr pour éviter les éclatements:



Ça commence à prendre forme:



Il est temps d'usiner le logement de la serrure Maco.
Elle se présente comme cala, modèle ZTF:




Première opération, l'usinage de la têtière.


Pour cela et éviter tout déboire de positionnement de la défonceuse, j'ai acheté une fraise spécial têtière avec deux diamètres de 12 et 16 et l'épaulement adéquate de la marque orange.
C'est un vrai plaisir!

Deuxième opération  qui ne me rassure pas car je n'ai pas de mortaiseuse à chaine et n'ai pas l'intention de remonter la mortaiseuse horizontale qui se monte sur ma R/D. En effet, pour les grandes longueurs et pour un usinage précis, cette adaptation n'est pas très agréable. ( C'est un achat que je regrette) Et je ne suis pas un roi du ciseau comme certains...A la défonceuse, je peux oublier car la profondeur du logement de la serrure principale fait 70 mm. Cependant, je vais commencer avec ma plus longeur fraise de 16 (largeur de ma serrure) sur une profondeur de 40 mm.

Je vais continuer avec la PF 32 Cincinnati en montant la fraise à mortaiser de 16 mm ( largeur de ma serrure). Bien sûr, la fraise de 16mm a une queue de 13 et justement, c'est le collet qui manque à ma collection pour utiliser ma pince à mandrin ER 32 toute neuve reçue juste avant le confinement pour d'autres travaux! Je monte l'outil sur un mandrin classique à cône Morse. L'inconvénient c'est qu'il tient mal dans l'attachement de ma fraiseuse... Bon gré mal gré cela fait l'affaire.







La serrure ne va pas jusqu'au bout ( du bas de la porte car j'ai pour le moment laisser une sur longueur. C'est d'ailleurs un de mes soucis avant de finaliser la traverse inférieure et le montage du jet d'eau et du joint de bas de porte. Mon seuil est en granit, et bien déformé. Je ne suis pas encore sûr de la façon dont je vais m'y prendre. A ce stade, je préfère couper plus tard qu'avoir à rallonger . J'envisage à ce stade de démonter complètement la porte existante et les dormants pour positionner le nouveau dormant et un montant de la porte sur place et à faux frais avant d'aller plus loin.  Cela m'évitera par la suite de manipuler une porte de près de 100 kg. ( Ah oui, une bonne nouvelle toute de même. J'ai révisé mon devis de poids en enlevant le poids correspondant aux différents usinages et il y en a un paquet. J'arrive à seulement à 92kg tout compris pour l'ouvrant complètement équipé, donc 80 kg sans les vitrages.)

Il me reste trois éléments à usiner, ou plutôt quatre:

Les panneaux inférieurs en massif de 24 mm
Le jet d'eau qui sera en chêne,
Les moulures du grand cadre ( qui en fait sera un faux grans cadre)
et la partie basse de la traverse basse qui recevra le joint de bas de porte.

Voilà pour le moment,

Ty Coat

Salut

Ca me rappelle des moments pas si loin que ça. Je suis pas à pas.

Une question Ty Coat, me taraude, j'ai du louper quelque chose :

C'est quoi,ce coin ici ?

Bonsoir à tous,

sangten a écrit:C'est quoi,ce coin ici ?

Salut Alain, ne serait-ce pas un coin qui agit comme un presseur en s'appuyant sur la tige filetée du presseur vertical et qui maintient la pièce de bois contre le guide perpendiculaire ?

Super boulot en tout cas, je suis avec beaucoup d’intérêt !

Bon courage pour la suite, Damien.

Bonsoir à tous,
@Alain, comme le dit Damien, « ne serait-ce pas un coin qui agit comme un presseur en s'appuyant sur la tige filetée du presseur vertical et qui maintient la pièce de bois contre le guide perpendiculaire ? »
C’est exactement ça, sauf que sur la photo, il est à l’envers. Il devrait être avec la pointe tournée vers l’extérieur.

Ty Coat

e serait-ce pas un coin qui agit comme un presseur en s'appuyant sur la tige filetée du presseur vertical et qui maintient la pièce de bois contre le guide perpendiculaire ?

C'est ce que je pensais.

Ce presseur, ne provoque-t-il pas déformation du chariot ? Sur la mienne, le presseur, s'il est un peu trop serré, déforme légèrement le chariot et provoque des frottements inadéquats. Le réglage du presseur est un peu olé olé. Si ton système est recommandable je pourrai m'en inspirer, avec ton aimable autorisation.

Salut à toi, Damien

Oui Alain, avec le gros presseur métallique, le serrage est délicat et déforme souvent le chariot. C’est pourquoi je me suis fait ce petit presseur très pratique et agréable. La cale supplémentaire est là pour éviter le pivotement notamment en tennonage.
Si tu veux t’en inspirer, je peux t’envoyer en mp les conditions d’utilisation de la licence, parce que c’est toi!

Je ne crois pas avoir fait de plan, je vais regarder demain et dans ce cas je le mettrai sur le fil.

Bonne nuit,

Ty Coat

Bonjour Ty Coat

Merci de ton aimable autorisation, n'hésite pas à m'envoyer le contrat de licence, en stipulant bien le numéro de brevet, en cas, tu me connais.
Pour les royalties, je te les règle quand tu passes ici, à la saison des fruits.

Bon, je n'ai pas trop besoin de plan, je devrais y arriver par tâtonnement

Salut Ty Coat,
Sacré travail que cette réalisation ! Quand on n'est pas dedans, ce n'est pas forcément simple de tout comprendre, mais je m'appuierai sur ton partage le jour où j'étudierai un projet analogue. Merci !
J'ai hâte de voir la suite de ce projet.
Jérôme

Ty coat a écrit:Pour cela et éviter tout déboire de positionnement de la défonceuse, j'ai acheté une fraise spécial têtière avec deux diamètres de 12 et 16 et l'épaulement adéquate de la marque orange.
C'est un vrai plaisir!

Coucou,
Tu peux nous en dire plus ?
Et les ref, STP ?
++
Renaud

bonjour
je passais par là.

Bonjour.
@Ty Coat : super boulot qui réclame patience et précision, bravo .

@Renaud : cette fraise réponds à ta demande de fraise spiroïdale ? Il ne me semble pas que tu es eu une réponse dans un autre post.
Bonne journée.
Roland.

Ty Coat a écrit:

ebe3 a écrit:Bonjour,

Je ne me prononcerai pas sur la façon de faire je travail depuis toujours par retournement

Bonjour Brice,

Je suis sûr que ta méthode est le fruit de ton expérience donc bien meilleure que la mienne. Ai-je bien compris: Quand tu as un bouveatge dépassant la hauteur de ton outil, après la première passe, tu repasse la pièce en la retournant? Est ce bien cela? Si c'est cela, comment t'assurer que tu retombe dans le pas? Ou alors je n'ai pas compris ta solution.

Au fait, c'est hors sujet, mais depuis que tu nous appris à dégauchir sur une de tes vidéos, je n'utilise plus mon entraineur et c'est presque un plaisir de dégauchir... Alors encore merci et continue tes vidéos qui apprennent les vrais fondamentaux que nous, petits amateurs, ignorons.



Ty Coat

Bonjour à vous, je pense que Brice parle de cette technique que j'ai apercu dans une video de l'atelier vosgien.
https://www.youtube.com/watch?v=Db_yI65IH-o
bonne journée
JEREMY
