Les gabarits de Tamilhaz (et les votres)
Merci les gars.
Des gabarits qui n'ont jamais servi, j'en ai un début de collection.
Tiens, je vais aller faire des photos, ça m'occupera.
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
Des gabarits qui n'ont jamais servi, j'en ai un début de collection.
Tiens, je vais aller faire des photos, ça m'occupera.
Dernière édition par tamilhaz le Jeu 19 Aoû 2021 - 7:38, édité 1 fois
tamilhaz- complétement accro
- Messages : 2393
Points : 2507
Date d'inscription : 03/11/2018
Age : 65
Localisation : Gorges de l'Aveyron
Re: Les gabarits de Tamilhaz (et les votres)
Voilou les photos...
![Les gabarits de Tamilhaz (et les votres) 20210817](https://i.servimg.com/u/f75/20/35/48/10/20210817.jpg)
Gabarit pour faire des rainures ajustées à la défonceuse, par exemple pour insérer des étagères.
On sert la pièce qui devra s'insérer entre les bords intérieur du gabarit pour régler/copier la largeur de rainure.
Après on verrouille le gabarit sur les panneaux à rainurer et on opère avec le couple bague/fraise déterminé à la conception.
Utilisé 2 fois.
![Les gabarits de Tamilhaz (et les votres) 20210816](https://i.servimg.com/u/f75/20/35/48/10/20210816.jpg)

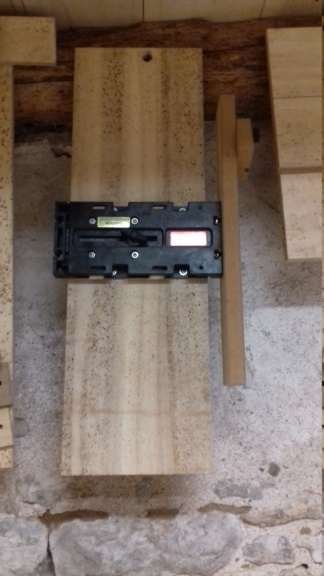

Gabarit pour faire des queues droites ou d'aronde à la déf sous table avec "noyau" incrémental Incra.
Jamais utilisé.
![Les gabarits de Tamilhaz (et les votres) 20210824](https://i.servimg.com/u/f75/20/35/48/10/20210824.jpg)

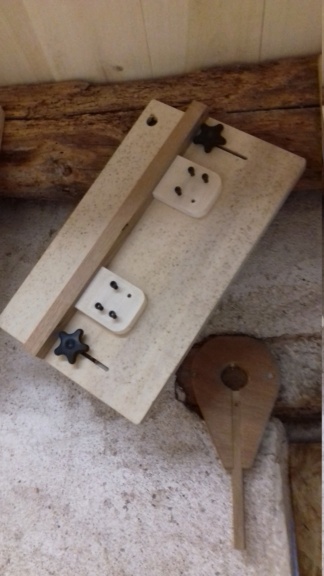

Gabarit pour copier à la déf sous table ou toupie. Les sauterelles sont démontées.
Jamais utilisé.
![Les gabarits de Tamilhaz (et les votres) 20210815](https://i.servimg.com/u/f75/20/35/48/10/20210815.jpg)
Gabarit pour découper des cercles à la SAR Makita.
Utilisé une fois.
![Les gabarits de Tamilhaz (et les votres) 20210819](https://i.servimg.com/u/f75/20/35/48/10/20210819.jpg)
Gabarit pour découper des cercles à la défonceuse
Utilisé trois fois.
![Les gabarits de Tamilhaz (et les votres) 20210818](https://i.servimg.com/u/f75/20/35/48/10/20210818.jpg)
Gabarit pour tailler des tenons à la scie sur table Dewalt.
Réglage pour les deux joues. On ne démonte pas la pièce, on passe du réglage pour une joue à l'autre.
Utilisé une fois, obsolète face à la toupie.
![Les gabarits de Tamilhaz (et les votres) 20210820](https://i.servimg.com/u/f75/20/35/48/10/20210820.jpg)
Gabarit pour faire du copiage à la SAR.
Utilisé une fois.
![Les gabarits de Tamilhaz (et les votres) 20210822](https://i.servimg.com/u/f75/20/35/48/10/20210822.jpg)
Gabarit pour faire des tenons à la déf sous table. Les sauterelles sont démontées.
Utilisé une fois.
![Les gabarits de Tamilhaz (et les votres) 20210823](https://i.servimg.com/u/f75/20/35/48/10/20210823.jpg)
Gabarit pour faire des profils/contre profil à la déf sous table. M'a couté les deux bras car import US.
Utilisé une fois...bien tenté de le revendre.
![Les gabarits de Tamilhaz (et les votres) 20210821](https://i.servimg.com/u/f75/20/35/48/10/20210821.jpg)
Gabarit pour étendre l'assise de l'OF1400 pour creuser des poches.
Jamais utilisé
![Les gabarits de Tamilhaz (et les votres) 20210825](https://i.servimg.com/u/f75/20/35/48/10/20210825.jpg)
Gabarit Plexi pour percer précisément à la défonceuse (viseur en croix)
Jamais utilisé.
![Les gabarits de Tamilhaz (et les votres) 20210826](https://i.servimg.com/u/f75/20/35/48/10/20210826.jpg)
Et pour finir, la règle Otoro qui permet de décaler le bord de manière micrométrique, géniale mais....jamais utilisée.
Un jour, quand j'en serai à affiner une queue d'aronde conique, exercice avec lequel certains membres nous éblouissent, ben peut être que je ferai
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
Voilou...fin de l'interlude.
Sinon je me suis toujours régalé à construire les gabarits.
![Les gabarits de Tamilhaz (et les votres) 20210817](https://i.servimg.com/u/f75/20/35/48/10/20210817.jpg)
Gabarit pour faire des rainures ajustées à la défonceuse, par exemple pour insérer des étagères.
On sert la pièce qui devra s'insérer entre les bords intérieur du gabarit pour régler/copier la largeur de rainure.
Après on verrouille le gabarit sur les panneaux à rainurer et on opère avec le couple bague/fraise déterminé à la conception.
Utilisé 2 fois.
![Les gabarits de Tamilhaz (et les votres) 20210816](https://i.servimg.com/u/f75/20/35/48/10/20210816.jpg)
Gabarit pour faire des queues droites ou d'aronde à la déf sous table avec "noyau" incrémental Incra.
Jamais utilisé.
![Les gabarits de Tamilhaz (et les votres) 20210824](https://i.servimg.com/u/f75/20/35/48/10/20210824.jpg)
Gabarit pour copier à la déf sous table ou toupie. Les sauterelles sont démontées.
Jamais utilisé.
![Les gabarits de Tamilhaz (et les votres) 20210815](https://i.servimg.com/u/f75/20/35/48/10/20210815.jpg)
Gabarit pour découper des cercles à la SAR Makita.
Utilisé une fois.
![Les gabarits de Tamilhaz (et les votres) 20210819](https://i.servimg.com/u/f75/20/35/48/10/20210819.jpg)
Gabarit pour découper des cercles à la défonceuse
Utilisé trois fois.
![Les gabarits de Tamilhaz (et les votres) 20210818](https://i.servimg.com/u/f75/20/35/48/10/20210818.jpg)
Gabarit pour tailler des tenons à la scie sur table Dewalt.
Réglage pour les deux joues. On ne démonte pas la pièce, on passe du réglage pour une joue à l'autre.
Utilisé une fois, obsolète face à la toupie.
![Les gabarits de Tamilhaz (et les votres) 20210820](https://i.servimg.com/u/f75/20/35/48/10/20210820.jpg)
Gabarit pour faire du copiage à la SAR.
Utilisé une fois.
![Les gabarits de Tamilhaz (et les votres) 20210822](https://i.servimg.com/u/f75/20/35/48/10/20210822.jpg)
Gabarit pour faire des tenons à la déf sous table. Les sauterelles sont démontées.
Utilisé une fois.
![Les gabarits de Tamilhaz (et les votres) 20210823](https://i.servimg.com/u/f75/20/35/48/10/20210823.jpg)
Gabarit pour faire des profils/contre profil à la déf sous table. M'a couté les deux bras car import US.
Utilisé une fois...bien tenté de le revendre.
![Les gabarits de Tamilhaz (et les votres) 20210821](https://i.servimg.com/u/f75/20/35/48/10/20210821.jpg)
Gabarit pour étendre l'assise de l'OF1400 pour creuser des poches.
Jamais utilisé
![Les gabarits de Tamilhaz (et les votres) 20210825](https://i.servimg.com/u/f75/20/35/48/10/20210825.jpg)
Gabarit Plexi pour percer précisément à la défonceuse (viseur en croix)
Jamais utilisé.
![Les gabarits de Tamilhaz (et les votres) 20210826](https://i.servimg.com/u/f75/20/35/48/10/20210826.jpg)
Et pour finir, la règle Otoro qui permet de décaler le bord de manière micrométrique, géniale mais....jamais utilisée.
![What a Face](https://2img.net/i/fa/i/smiles/fresse.png)
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
Voilou...fin de l'interlude.
Sinon je me suis toujours régalé à construire les gabarits.
tamilhaz- complétement accro
- Messages : 2393
Points : 2507
Date d'inscription : 03/11/2018
Age : 65
Localisation : Gorges de l'Aveyron
Re: Les gabarits de Tamilhaz (et les votres)
Cet interlude mériterait presque un sujet à part entièretamilhaz a écrit:Voilou les photos...(...)
Voilou...fin de l'interlude.
Sinon je me suis toujours régalé à construire les gabarits.
![Idea](https://2img.net/i/fa/i/smiles/icon_idea.png)
Je pourrais alors agrémenter de quelques modèles supplémentaires, tous issus de mon stock personnel de gabarits indispensables... juste à les dépoussiérer pour la photo... mais je garantis plusieurs modèles intacts dans le lot !
(bon... je n'en ai peut être pas autant que toi quand même... respect !
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
Détourneur de fontes- complétement accro
- Messages : 2271
Points : 2395
Date d'inscription : 18/06/2018
Age : 43
Localisation : Calvados
Re: Les gabarits de Tamilhaz (et les votres)
I
your idea...
Si un modo passe par là avec son couteau à scinder les sujets, qu'il œuvre...
Sinon je charcuterai ça demain avé mon opinel.
![Les gabarits de Tamilhaz (et les votres) 2764](https://2img.net/i/fa/twemoji/16x16/2764.png)
Si un modo passe par là avec son couteau à scinder les sujets, qu'il œuvre...
Sinon je charcuterai ça demain avé mon opinel.
tamilhaz- complétement accro
- Messages : 2393
Points : 2507
Date d'inscription : 03/11/2018
Age : 65
Localisation : Gorges de l'Aveyron
Les gabarits de Tamilhaz
Je pensais être un grand malade mais là je suis largement hors jeu!!!!
Jean-Paul
Jean-Paul
jpm30- complétement accro
- Messages : 1743
Points : 1933
Date d'inscription : 13/05/2016
Age : 75
Localisation : Anduze
Re: Les gabarits de Tamilhaz (et les votres)
tamilhaz a écrit:Iyour idea...
Si un modo passe par là avec son couteau à scinder les sujets, qu'il œuvre...
Sinon je charcuterai ça demain avé mon opinel.
Voila, j'ai fait ça à la pelle a tarte , suite de ce sujet : http://www.metabricoleur.com/t21138p25-gabarit-queue-d-arronde
_________________
meles- Admin
- Messages : 14794
Points : 21760
Date d'inscription : 13/05/2011
Localisation : Aubagne
Re: Les gabarits de Tamilhaz (et les votres)
Merci monsieur le modo.
Allez y les copains, faites péter les photos de vos œuvres empoussiérées.
Allez y les copains, faites péter les photos de vos œuvres empoussiérées.
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
tamilhaz- complétement accro
- Messages : 2393
Points : 2507
Date d'inscription : 03/11/2018
Age : 65
Localisation : Gorges de l'Aveyron
Re: Les gabarits de Tamilhaz (et les votres)
Bonjour à tous,
Ah Ah ... bonne idée ça mais ... à la vue du titre, j'avais compris gabarit "unique" pour la réalisation directe de découpes et non pas gabarit "adaptable" comme ceux que tu nous montres...
En fait, je râlais un peu de ne pas pouvoir vous montrer les photos des 10 aines et 10 aines de gabarits réalisés pour de la "production" d'éléments pour la classe maternelle de mon instit d'épouse. En effet, depuis que la CNC remplace la défonceuse et les gabarits, j'ai fait un grand feu pour faire de la place ... et je peux vous dire que sur 30 ans ... y'en avait un fameux volume.
Par contre, à voir tes gabarits, y'en a des "pas tout simples", c'est chouette de nous montrer tout ca !
Belle soirée et comme on est déjà vendredi, je vous souhaite un bon WE à tous.
Ah Ah ... bonne idée ça mais ... à la vue du titre, j'avais compris gabarit "unique" pour la réalisation directe de découpes et non pas gabarit "adaptable" comme ceux que tu nous montres...
En fait, je râlais un peu de ne pas pouvoir vous montrer les photos des 10 aines et 10 aines de gabarits réalisés pour de la "production" d'éléments pour la classe maternelle de mon instit d'épouse. En effet, depuis que la CNC remplace la défonceuse et les gabarits, j'ai fait un grand feu pour faire de la place ... et je peux vous dire que sur 30 ans ... y'en avait un fameux volume.
Par contre, à voir tes gabarits, y'en a des "pas tout simples", c'est chouette de nous montrer tout ca !
Belle soirée et comme on est déjà vendredi, je vous souhaite un bon WE à tous.
ramses- complétement accro
- Messages : 1982
Points : 2511
Date d'inscription : 10/07/2011
Age : 64
Localisation : Province de Namur en BELGIQUE
Re: Les gabarits de Tamilhaz (et les votres)
ramses a écrit:Bonjour à tous,
Belle soirée et comme on est déjà vendredi, je vous souhaite un bon WE à tous.
Hellaw
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Je ne savais pas qu'il y avait un décalage horaire aussi important entre nos 2 pays
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Roland.
Roland- complétement accro
- Messages : 4824
Points : 5390
Date d'inscription : 11/09/2014
Age : 21
Localisation : Dans la Lune.
ced21- complétement accro
- Messages : 969
Points : 1039
Date d'inscription : 23/05/2015
Age : 50
Localisation : Cote d'Or
Re: Les gabarits de Tamilhaz (et les votres)
Roland a écrit:Hellawramses a écrit:Belle soirée et comme on est déjà vendredi, je vous souhaite un bon WE à tous..
Je ne savais pas qu'il y avait un décalage horaire aussi important entre nos 2 pays.
Roland.
Oups, gros plantage de ma part la ... mais ouf ... c'est dans le bon sens ... ca me fait un jour de WE de plus car en congé demain
![drunken](https://2img.net/i/fa/i/smiles/drunken_smilie.png)
belle soirée
ramses- complétement accro
- Messages : 1982
Points : 2511
Date d'inscription : 10/07/2011
Age : 64
Localisation : Province de Namur en BELGIQUE
Re: Les gabarits de Tamilhaz (et les votres)
Allez, je vais y aller également de mes gabarits tellement indispensables (!)
Un premier :
Prévu pour des assemblages à clés, sur boites en bois, visibles dans les coins :![Les gabarits de Tamilhaz (et les votres) 884a30924c11e87060c3897192653952](https://s-media-cache-ak0.pinimg.com/736x/88/4a/30/884a30924c11e87060c3897192653952.jpg)
Clés droites à la scie sous table :
![Les gabarits de Tamilhaz (et les votres) P8197712](https://i.servimg.com/u/f82/13/34/74/91/p8197712.jpg)
Ou clés en queue d'aronde à la défonceuse sous table :
![Les gabarits de Tamilhaz (et les votres) P8197713](https://i.servimg.com/u/f82/13/34/74/91/p8197713.jpg)
Jamais servi
Un second :
Prévu pour tenonner à la scie sous table... réalisé il y a bien deux ans... jamais servi pour cet office
(bon, pour être honnête, il m'a quand même servi deux-trois fois pour obtenir un angle supérieur à 45°)
![Les gabarits de Tamilhaz (et les votres) P8197710](https://i.servimg.com/u/f82/13/34/74/91/p8197710.jpg)
![Les gabarits de Tamilhaz (et les votres) P8197711](https://i.servimg.com/u/f82/13/34/74/91/p8197711.jpg)
D'autres à venir
J'éviterai les doublons avec ceux de Tam'
Un premier :
Prévu pour des assemblages à clés, sur boites en bois, visibles dans les coins :
![Les gabarits de Tamilhaz (et les votres) 884a30924c11e87060c3897192653952](https://s-media-cache-ak0.pinimg.com/736x/88/4a/30/884a30924c11e87060c3897192653952.jpg)
Clés droites à la scie sous table :
![Les gabarits de Tamilhaz (et les votres) P8197712](https://i.servimg.com/u/f82/13/34/74/91/p8197712.jpg)
Ou clés en queue d'aronde à la défonceuse sous table :
![Les gabarits de Tamilhaz (et les votres) P8197713](https://i.servimg.com/u/f82/13/34/74/91/p8197713.jpg)
Jamais servi
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
Un second :
Prévu pour tenonner à la scie sous table... réalisé il y a bien deux ans... jamais servi pour cet office
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
(bon, pour être honnête, il m'a quand même servi deux-trois fois pour obtenir un angle supérieur à 45°)
![Les gabarits de Tamilhaz (et les votres) P8197710](https://i.servimg.com/u/f82/13/34/74/91/p8197710.jpg)
![Les gabarits de Tamilhaz (et les votres) P8197711](https://i.servimg.com/u/f82/13/34/74/91/p8197711.jpg)
D'autres à venir
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
J'éviterai les doublons avec ceux de Tam'
![study](https://2img.net/i/fa/i/smiles/icon_study.png)
Détourneur de fontes- complétement accro
- Messages : 2271
Points : 2395
Date d'inscription : 18/06/2018
Age : 43
Localisation : Calvados
Re: Les gabarits de Tamilhaz (et les votres)
Salut Clément
Les grands esprits se rencontrent !!!![:grinning: 😀](https://cdn.jsdelivr.net/emojione/assets/png/1f600.png?v=2.2.7)
![Les gabarits de Tamilhaz (et les votres) Ea644210](https://i.servimg.com/u/f34/19/13/91/18/ea644210.jpg)
![Les gabarits de Tamilhaz (et les votres) 218a7210](https://i.servimg.com/u/f34/19/13/91/18/218a7210.jpg)

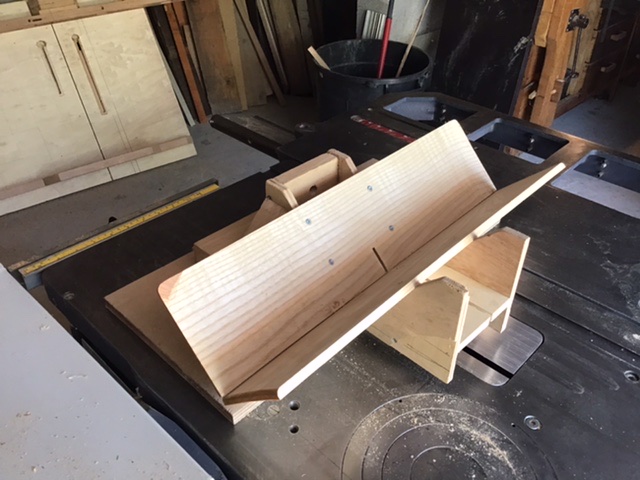

![Les gabarits de Tamilhaz (et les votres) C4ad7410](https://i.servimg.com/u/f34/19/13/91/18/c4ad7410.jpg)
Dispositif pour QD
![Les gabarits de Tamilhaz (et les votres) 66980510](https://i.servimg.com/u/f34/19/13/91/18/66980510.jpg)

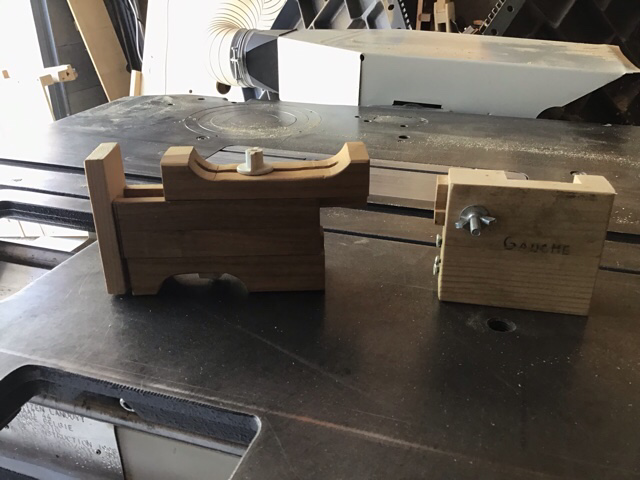

Petits bidules pour mi-bois (kerfmaker) avec récupération sur sièges WC…
![Les gabarits de Tamilhaz (et les votres) 4a344110](https://i.servimg.com/u/f34/19/13/91/18/4a344110.jpg)

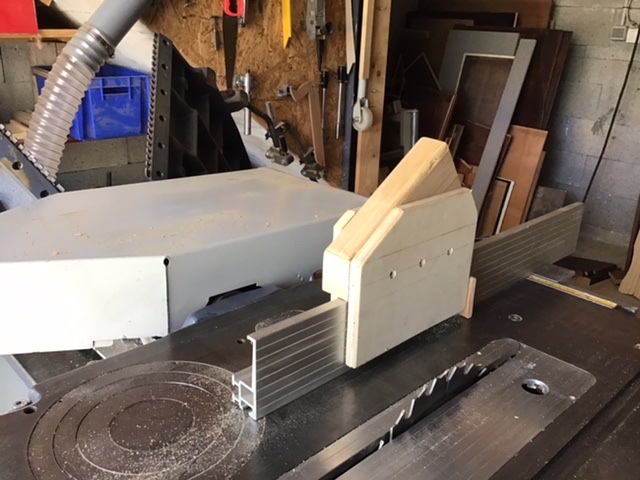

Poussoir de sécurité
![Les gabarits de Tamilhaz (et les votres) Fbd11310](https://i.servimg.com/u/f34/19/13/91/18/fbd11310.jpg)
Ét ce dont je me sers le plus une table sur- élevée pour ma toupie…(comment transformer une vieille bécane qui n’a pas un puits profond).
La vitesse de rotation n’est pas celle des défonceuses modernes mais ça fait le job!
![Les gabarits de Tamilhaz (et les votres) 8690f410](https://i.servimg.com/u/f34/19/13/91/18/8690f410.jpg)

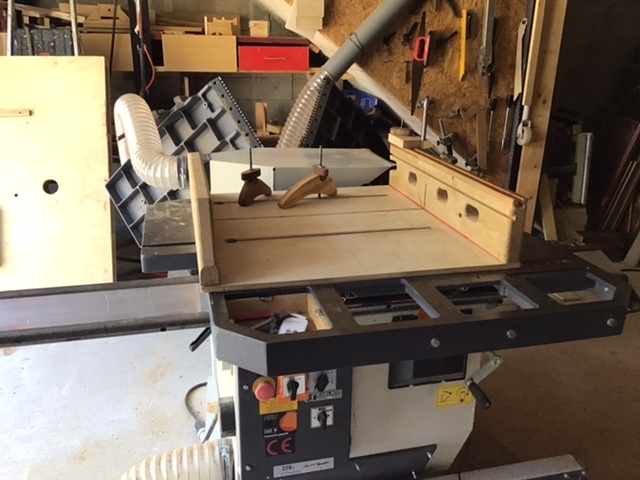

Sans parler de divers traîneaux de coupes classiques!
![Les gabarits de Tamilhaz (et les votres) 3d394210](https://i.servimg.com/u/f34/19/13/91/18/3d394210.jpg)
Richard, bonne idée ces partages!
Jean-Paul
Les grands esprits se rencontrent !!!
![:grinning: 😀](https://cdn.jsdelivr.net/emojione/assets/png/1f600.png?v=2.2.7)
![Les gabarits de Tamilhaz (et les votres) Ea644210](https://i.servimg.com/u/f34/19/13/91/18/ea644210.jpg)
![Les gabarits de Tamilhaz (et les votres) 218a7210](https://i.servimg.com/u/f34/19/13/91/18/218a7210.jpg)
![Les gabarits de Tamilhaz (et les votres) C4ad7410](https://i.servimg.com/u/f34/19/13/91/18/c4ad7410.jpg)
Dispositif pour QD
![Les gabarits de Tamilhaz (et les votres) 66980510](https://i.servimg.com/u/f34/19/13/91/18/66980510.jpg)
Petits bidules pour mi-bois (kerfmaker) avec récupération sur sièges WC…
![Les gabarits de Tamilhaz (et les votres) 4a344110](https://i.servimg.com/u/f34/19/13/91/18/4a344110.jpg)
Poussoir de sécurité
![Les gabarits de Tamilhaz (et les votres) Fbd11310](https://i.servimg.com/u/f34/19/13/91/18/fbd11310.jpg)
Ét ce dont je me sers le plus une table sur- élevée pour ma toupie…(comment transformer une vieille bécane qui n’a pas un puits profond).
La vitesse de rotation n’est pas celle des défonceuses modernes mais ça fait le job!
![Les gabarits de Tamilhaz (et les votres) 8690f410](https://i.servimg.com/u/f34/19/13/91/18/8690f410.jpg)
Sans parler de divers traîneaux de coupes classiques!
![Les gabarits de Tamilhaz (et les votres) 3d394210](https://i.servimg.com/u/f34/19/13/91/18/3d394210.jpg)
Richard, bonne idée ces partages!
Jean-Paul
jpm30- complétement accro
- Messages : 1743
Points : 1933
Date d'inscription : 13/05/2016
Age : 75
Localisation : Anduze
jpm30- complétement accro
- Messages : 1743
Points : 1933
Date d'inscription : 13/05/2016
Age : 75
Localisation : Anduze
Re: Les gabarits de Tamilhaz (et les votres)
une poignée de tire bouchon...
_________________
La perfection est atteinte lorsqu'il n'y a plus rien à retirer. Aphorisme Zen
Le monde phénoménal est un geste de l'Ultime (12e Tai Situpa)
Si un moustique se pose sur ton testicule, demande-toi d'abord si la violence est la solution. Proverbe chinois.
sangten- Modérateur
- Messages : 14952
Points : 20369
Date d'inscription : 23/01/2013
Localisation : Tarn et garonne
Jean Chêne- complétement accro
- Messages : 1188
Points : 1216
Date d'inscription : 22/04/2021
Age : 47
Localisation : Ecourt-Saint-Quentin
Re: Les gabarits de Tamilhaz (et les votres)
Tire-bouchon…oui mais de Jéroboam ( pas certain de l’orthographe).
C’est du bois de récup les bords sont en l’état…
Petit indice outil spécifique de réglage…
Jean-Paul
C’est du bois de récup les bords sont en l’état…
Petit indice outil spécifique de réglage…
Jean-Paul
jpm30- complétement accro
- Messages : 1743
Points : 1933
Date d'inscription : 13/05/2016
Age : 75
Localisation : Anduze
Re: Les gabarits de Tamilhaz (et les votres)
Ah, celui ci est dans ma liste "à réaliser" depuis de longs mois... pas de projet particulier derrière encore... mais il me le faut absolument !tamilhaz a écrit:https://servimg.com/view/20354810/27
Gabarit pour faire des rainures ajustées à la défonceuse, par exemple pour insérer des étagères.
On sert la pièce qui devra s'insérer entre les bords intérieur du gabarit pour régler/copier la largeur de rainure.
Après on verrouille le gabarit sur les panneaux à rainurer et on opère avec le couple bague/fraise déterminé à la conception.
Utilisé 2 fois.
![tongue](https://2img.net/i/fa/i/smiles/icon_tongue.png)
Je mise sur une potentielle utilité un jour ou l'autre quand même !!tamilhaz a écrit:https://servimg.com/view/20354810/31
Gabarit pour étendre l'assise de l'OF1400 pour creuser des poches.
Jamais utilisé
(j'en ai réalisé un similaire... plutôt utile, dans mon cas )
Idem, un jour ou l'autre sûr que tu y viendrastamilhaz a écrit:https://servimg.com/view/20354810/36
Et pour finir, la règle Otoro qui permet de décaler le bord de manière micrométrique, géniale mais....jamais utilisée.Un jour, quand j'en serai à affiner une queue d'aronde conique, exercice avec lequel certains membres nous éblouissent, ben peut être que je ferai
![]()
![]()
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Ah ah ! les mêmes ouijpm30 a écrit:Les grands esprits se rencontrent !!!
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Alors celui l je l'ai acheté tout fait ! superbe aluminium anodisé... nan, franchement joli comme tout ! mais il ne m'a jamais servi encore !jpm30 a écrit:https://servimg.com/view/19139118/913
Petits bidules pour mi-bois (kerfmaker)
jpm30 a écrit:Petit quiz …
Celui là il sert à quoi ??
![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png)
Détourneur de fontes- complétement accro
- Messages : 2271
Points : 2395
Date d'inscription : 18/06/2018
Age : 43
Localisation : Calvados
Re: Les gabarits de Tamilhaz (et les votres)
Dans le genre gabarit absolument indispensable, je continue

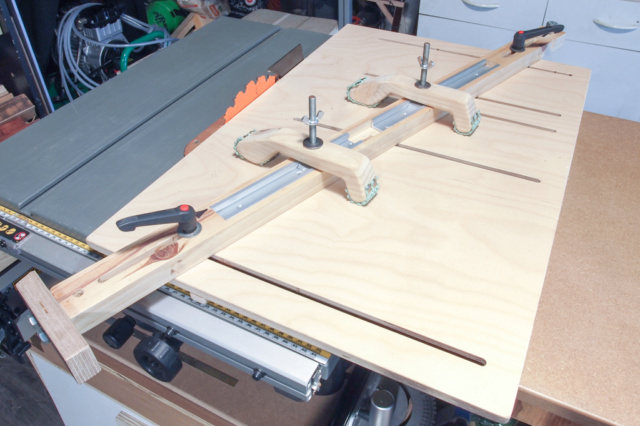

Celui ci :
![Les gabarits de Tamilhaz (et les votres) P8197714](https://i.servimg.com/u/f82/13/34/74/91/p8197714.jpg)
J'ai du me dire que j'en aurais besoin à un moment... mais ce moment n'est pas encore arrivé
Et çuilà...
![Les gabarits de Tamilhaz (et les votres) P8197715](https://i.servimg.com/u/f82/13/34/74/91/p8197715.jpg)
... ben.. j'ai quand même un peu galéré, mais j'ai fini par le réussir ! j'ai réussi ma boite test à queues d'aronde, tout heureux !!! mais depuis le gabarit prend la poussière
Encore un p'tit :

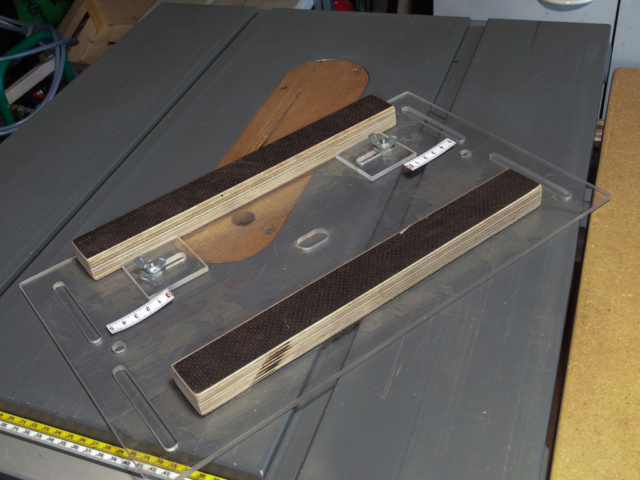

![Les gabarits de Tamilhaz (et les votres) P8197716](https://i.servimg.com/u/f82/13/34/74/91/p8197716.jpg)
La Domino DIY. Il lui manque juste sur la photo deux gros tasseaux réglables en dessous (face de référence + serrage). Servi sur un projet une fois. Pas si mal que ça mais remplacé depuis par une tourillonneuse... ne resservira pas vraiment si ce n'est pour centrer un "perçage" éventuellement
Allez, il en restera deux encore et pis ce sera tout..... pour le momentcar qui sait de quoi l'avenir sera fait ?!
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
Celui ci :
![Les gabarits de Tamilhaz (et les votres) P8197714](https://i.servimg.com/u/f82/13/34/74/91/p8197714.jpg)
J'ai du me dire que j'en aurais besoin à un moment... mais ce moment n'est pas encore arrivé
![tongue](https://2img.net/i/fa/i/smiles/icon_tongue.png)
Et çuilà...
![Les gabarits de Tamilhaz (et les votres) P8197715](https://i.servimg.com/u/f82/13/34/74/91/p8197715.jpg)
... ben.. j'ai quand même un peu galéré, mais j'ai fini par le réussir ! j'ai réussi ma boite test à queues d'aronde, tout heureux !!! mais depuis le gabarit prend la poussière
![pancoops](/users/4211/25/42/48/smiles/4128692652.gif)
Encore un p'tit :
![Les gabarits de Tamilhaz (et les votres) P8197716](https://i.servimg.com/u/f82/13/34/74/91/p8197716.jpg)
La Domino DIY. Il lui manque juste sur la photo deux gros tasseaux réglables en dessous (face de référence + serrage). Servi sur un projet une fois. Pas si mal que ça mais remplacé depuis par une tourillonneuse... ne resservira pas vraiment si ce n'est pour centrer un "perçage" éventuellement
Allez, il en restera deux encore et pis ce sera tout..... pour le momentcar qui sait de quoi l'avenir sera fait ?!
![jesors](/users/4211/25/42/48/smiles/2277919230.gif)
Détourneur de fontes- complétement accro
- Messages : 2271
Points : 2395
Date d'inscription : 18/06/2018
Age : 43
Localisation : Calvados
Re: Les gabarits de Tamilhaz (et les votres)
Ben oui...c'est la banale maladie appelée autrefois syndrome du bureau des méthodes....
C'est pas trop grave en soi, mais aucun traitement n'est réputé atténuer la chose à part peut être un bon vieux rhum 70° martiniquais. Ce soir je me soigne...
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
C'est pas trop grave en soi, mais aucun traitement n'est réputé atténuer la chose à part peut être un bon vieux rhum 70° martiniquais. Ce soir je me soigne...
![buve3](/users/4211/25/42/48/smiles/1544952829.gif)
tamilhaz- complétement accro
- Messages : 2393
Points : 2507
Date d'inscription : 03/11/2018
Age : 65
Localisation : Gorges de l'Aveyron
Re: Les gabarits de Tamilhaz (et les votres)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Je vais essayer de soigner ça en les utilisant tous au moins une fois, ce sera toujours ça de pris !
Allez, les deux derniers... pour le moment en tout cas
![jesors](/users/4211/25/42/48/smiles/2277919230.gif)
Un gabarit à faire des trous ronds... si si
![Les gabarits de Tamilhaz (et les votres) P8197717](https://i.servimg.com/u/f82/13/34/74/91/p8197717.jpg)
A la défonceuse, associé à un fichier excel (une sorte "d'abaque") pour choisir le bon couple bague de copiage/fraise, je peux réaliser des trous de tous les diamètres jusqu'à 130mm, par pas de 1mm !
Super dans l'idée !
Jamais servi en conditions réelles... ça viendra peut être quand même un jour
Et enfin, servi une fois (donc 1 seul sur les 4, si on compte bien...)
![Les gabarits de Tamilhaz (et les votres) P8197718](https://i.servimg.com/u/f82/13/34/74/91/p8197718.jpg)
Pour faire des coins ronds grâce à défonceuse + fraise à copier/affleurer
Voilà ce que ça donne de trop trainer sur youtube !
Si on les écoute, il en reste encore des pelletées à réaliser, de ces gabarits indispensables !
![drunken](https://2img.net/i/fa/i/smiles/drunken_smilie.png)
Détourneur de fontes- complétement accro
- Messages : 2271
Points : 2395
Date d'inscription : 18/06/2018
Age : 43
Localisation : Calvados
Re: Les gabarits de Tamilhaz (et les votres)
Salut à toutes et tous.
Richard,
Petites questions : comment fais-tu les gabarits ronds pour trous ronds ( un peu la poule et l’œuf…)?
Pourquoi faire des « oreilles » dans tes gabarits alors que le trou de fixation est en dehors?
Sinon bonnes idées (pour arrondir les angles je suis un peu dubitatif sur l’intérêt…)
Jean-Paul
Richard,
Petites questions : comment fais-tu les gabarits ronds pour trous ronds ( un peu la poule et l’œuf…)?
Pourquoi faire des « oreilles » dans tes gabarits alors que le trou de fixation est en dehors?
Sinon bonnes idées (pour arrondir les angles je suis un peu dubitatif sur l’intérêt…)
Jean-Paul
jpm30- complétement accro
- Messages : 1743
Points : 1933
Date d'inscription : 13/05/2016
Age : 75
Localisation : Anduze
Re: Les gabarits de Tamilhaz (et les votres)
Jean Paul,
Cela permet de serre-jointer cette planche sur la pièce à usiner sans pour autant gêner le trajet de défonceuse
On peut imagine ainsi usiner en plein milieu d'un grand panneau sans aucun soucis (en reproduisant la même empreinte sur une looongue planche si besoin)
L'empreinte à oreilles et le plus grand trou sont usinés, puis les suivants sont réalisés à la défonceuse sur le principe même du gabarit (bague +fraise du bon diamètre)
Le tableur Excel est important : en fonction de tous tes couples bagues/fraises tu réduit plus ou moins le nombre de "trous" nécessaires.
En pratique il te faudra bien réussir à usiner le plus grand trou à un moment ou un autre... un gabarit compas pour défonceuse comme vu ici précédemment pourrait être le point de départ
Si tu souhaites plus d'infos je te mets le lien de l'idée originale que j'ai copiée
mais au moins ceux là ne m'auront pas pris beaucoup de temps à réaliser ![tongue](https://2img.net/i/fa/i/smiles/icon_tongue.png)
En fait, j'ai une planche avec "l'empreinte à oreilles" dans laquelle je viens insérer le bon gabarit dont j'ai besoin.jpm30 a écrit:Pourquoi faire des « oreilles » dans tes gabarits alors que le trou de fixation est en dehors?
Cela permet de serre-jointer cette planche sur la pièce à usiner sans pour autant gêner le trajet de défonceuse
On peut imagine ainsi usiner en plein milieu d'un grand panneau sans aucun soucis (en reproduisant la même empreinte sur une looongue planche si besoin)
J'ai utilisé une découpe laser à commande numérique (mais ça pourrait être fraiseuse CNC ou encore de l'impression 3D)jpm30 a écrit:Petites questions : comment fais-tu les gabarits ronds pour trous ronds ( un peu la poule et l’œuf…)?
L'empreinte à oreilles et le plus grand trou sont usinés, puis les suivants sont réalisés à la défonceuse sur le principe même du gabarit (bague +fraise du bon diamètre)
Le tableur Excel est important : en fonction de tous tes couples bagues/fraises tu réduit plus ou moins le nombre de "trous" nécessaires.
En pratique il te faudra bien réussir à usiner le plus grand trou à un moment ou un autre... un gabarit compas pour défonceuse comme vu ici précédemment pourrait être le point de départ
![Idea](https://2img.net/i/fa/i/smiles/icon_idea.png)
Si tu souhaites plus d'infos je te mets le lien de l'idée originale que j'ai copiée
Ça se discutejpm30 a écrit:Sinon bonnes idées (pour arrondir les angles je suis un peu dubitatif sur l’intérêt…)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
![tongue](https://2img.net/i/fa/i/smiles/icon_tongue.png)
Détourneur de fontes- complétement accro
- Messages : 2271
Points : 2395
Date d'inscription : 18/06/2018
Age : 43
Localisation : Calvados
![-](https://2img.net/s/t/12/07/17/i_tabs_less.gif)
» Gabarits, trucs et astuces...
» Gabarits de perçage des tourillons de 6, 8 et 10
» Gabarits et butées...
» Gabarits, abrasifs et techiques d'affutage
» Gabarits / guides / boite à idée
» Gabarits de perçage des tourillons de 6, 8 et 10
» Gabarits et butées...
» Gabarits, abrasifs et techiques d'affutage
» Gabarits / guides / boite à idée
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
