Moulure arrêtée avec Solidworks

Salut à tous,

Je me suis mis a SW depuis peu, découvrant ses concepts (pièces, assemblage, contrainte) et je commence à m'en sortir (j'ai bossé avec AutoCAD 2D et Sketchup).
Je bute sur un problème, je voudrais faire des moulures arrêtées avec une modélisation simple mon fer de toupie et PO ( fait par révolution) mais je ne parvient pas. J'ai essayé avec un Balayage volumique mais SW refuse.
Le but étant de créer des pièces moulurées afin de les utilisé dans des assemblages.
Voici un screenshot:


Merci de votre aide

Bonjour Oli
Est ce cela que tu essai de faire?

Salut JP,

J'étais sur que tu allais être le premier à répondre , je suis impressionné par tes modélisations sous SW, surtout ton nouvel atelier.

Pour en revenir à mon problème initiale, je cherche à modéliser une moulure sur un chant stoppée avant la fin de la pièces, comme sur l'image ci-dessous ou tu peux remarquer que les moulures sur les dormants sont arrêtées avant la fin de la traverse, et dès lors l'assemblage de contient pas de P/CP:



Merci
Olivier

Ok, j'ai compris!
Généralement les moulures se termine par un arc de cercle du à l'outil. Sur ta photo, il y a du avoir une reprise au ciseau à bois...
Des que je trouve 5 minutes, je te proposerais des solutions.
Cdlt
JP

Oui c'est ce que je recherche, avec l'arc formé par l'outil à la fin de la passe.
Je vais chercher de mon coté aussi.

Genre ça?

Alors voila.
Une fois ton enlèvement de matière effectuée:



Tu va te servir du "fond" comme plan d'esquisse:



Sur ce plan, tu va reproduire ton profil, jusqu'à l'axe du porte outil:



Puis par un enlèvement de matière avec révolution, tu aura ce que tu recherche:



Et voila!


Ça marche avec n'importe quel profil.
Cdlt
JP

Merci JP, tu as été plus rapide que moi ,

j'ai trouvé un autre moyen et je vois essayer le tient ce soir:

-)Je trace une ligne représentant la trajectoire du bout du fer monté sur son PO avec des congé d'esquisse égale au rayon de mon PO avec son fer.
-)Je crée un plan parallèle à la face devant être usiné et placé en début de trajectoire.
-) Sur ce plan, je crée l'esquisse de mon fer
-) Je fait un enlèvement de matière par balayage.
Je place des cotes dynamiques afin de pouvoir régler la hauteur et profondeur de passe de l'outil


Merci de ton aide

Bonsoir Oli
C'est une autre solution, les deux fonctionnant parfaitement! Ta méthode est celle que j'ai utilisé ici:


Je me suis modéliser tous les profils de mes fers, je me suis ainsi constitué une de banque de donnée dans laquelle je puise aux besoins...
Cdlt
JP

Bonjour à tous les deux,

Débutant en SolidWOrks, j'ai suivi ce fil avec intérêt, mais en essayant vos méthodes.

JP: c'est bon pour la tienne (juste un PB au début, je n'avais tracé qu'une ligne pour axtrudé et ce le faissait que "a travers tout", en faisant un triangle, ça marche )

oli (ou JP): comment tracé la trajactoire? j'ai un trou!

Merci

Amicalement

Bonjour à tous
Juste une question (à la limite du hors sujet )
Solidworks, ça se trouve où et combien ça coûte (là j'ai peur...)
Merci
Fred

Bonjour Fred,

Tu trouveras des infos ICI.

Cordialement

Bonsoir

dudu a écrit:...comment tracé la trajactoire? j'ai un trou!

La trajectoire, est une simple esquisse.
Tu te choisi un plan, et tu la dessine:





Une fois dessinée, tu quitte ta première esquisse, qui deviendra ta ligne guide: Choisi un deuxième plan perpendiculaire au premier, et dessine le profil de ton outil:

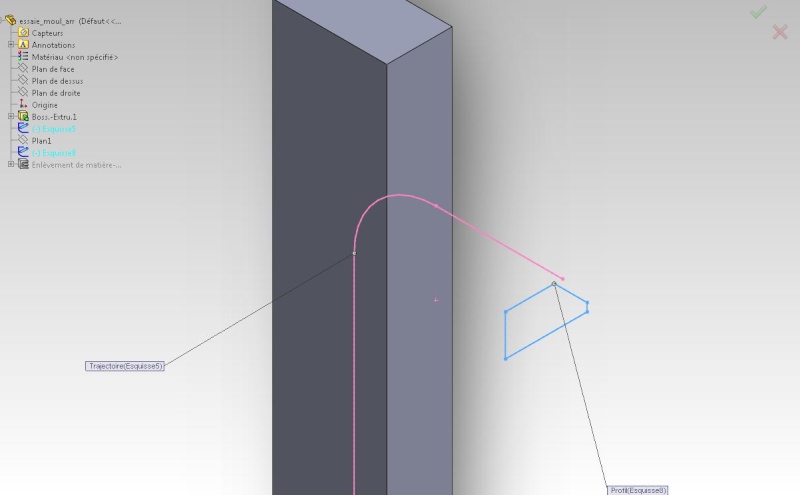

Quitte cette deuxième esquisse, et sélectionne "enlèvement de matière balayé":


Regarde bien les symboles qui sont en face des cases, tu commence par cliquer sur le profil, puis sur la trajectoire:


Tu fait OK, et tu as ce que tu cherche à faire!


Cdlt
JP

MErci, Jean-Paul,

J'ai compris


Par contre, comment fais tu Pour mettre ta "couleur" bois dans le sens du fil??
On vois bien bien sur mon image que c'est pas dans le bon sens

MErci

Bonsoir Olivier
Pour le "texturage" c'est une autre histoire! Je vais donc te préparer un autre tuto...
Cdlt
JP

Bonsoir dudu

Tu trouvera quelques infos sur le texturage sous SW ICI

++
David

bonsoir,

Je crois avoir résolu le problème:



En sélectionnant modifier l'apparence:



1. on sélectionne "avancé"
2. on sélectionne "projection"
3. dans l'onglet "projections", on sélectionne.....encore projection!


Je sais pas si c'est la bonne façon de faire, mais ça marche
______________________

Bonsoir david

J’étais en train de faire la réponse quand j'ai vu la tienne
J'avais bien regardé dans ton tuto, mais j'avais pas compris
Il m'as quand même servi, merci.

@+
Amicalement

Salut David
C'est vrai qu'il y a ton tuto, je l'avais complètement oublié! Le texturage du bois étant un peu particulier, à cause du fil, il faut le traiter face par face
Cdlt
JP

diomedea a écrit:Bonsoir Oli
...
Je me suis modéliser tous les profils de mes fers, je me suis ainsi constitué une de banque de donnée dans laquelle je puise aux besoins...
Cdlt
JP

Salut JP, c'est ce que j'ai commencé à faire mais j'ai deux problèmes/question sur la façon de créer cette librairie.

1) Comment fait-on sous SD pour changer de plan une esquisse et donc une fonction (par ex de XY à XZ)??

2) Crée-tu tes fer en 2D (esquisse) que tu convertis en bloc, ou les crée-tu en 3D (fonction) et tu les enregistre comme pièce? J'ai d'abord crée des pièces en 3D de mes fer mais quand je les insère dans un autre design je ne parvient pas à les déplacer?

Merci JP




2)
